DIN 7985 и DIN 967 внешне похожи: у обоих полуцилиндрическая головка, и в сборке они выглядят «обычными» винтами под крестовую биту.
Почему эти два винта постоянно сравнивают
Но на практике разница проявляется сразу, как только вы переходите к тонкому листу, пластику или окрашенным поверхностям. Именно там становится заметно, что один крепёж прижимает аккуратно и стабильно, а другой способен оставить вмятину, «подтянуть» материал до деформации или со временем ослабнуть из-за усадки.
Главное отличие между DIN 7985 и DIN 967 — в том, как они распределяют нагрузку под головкой. От этого зависит, будет ли соединение жить спокойно или начнёт приносить мелкие, но неприятные проблемы.
Чем отличается конструкция головки и что такое «прессшайба»
DIN 7985 — это классический винт с полуцилиндрической головкой. Опорная поверхность под головкой у него относительно небольшая, поэтому давление на материал в зоне прижима получается выше. Такой крепёж хорошо работает на прочных основаниях: металл достаточной толщины, жёсткие детали, узлы, где под головкой нет риска продавливания.
DIN 967 устроен иначе. У него под головкой есть расширение — бурт, который в обиходе называют прессшайбой. По сути это «встроенная шайба»: диаметр опоры больше, а значит, удельное давление на материал ниже. В реальной сборке это часто позволяет обойтись без отдельной шайбы и получить более ровный прижим, особенно на мягких или тонких деталях.
Важно понимать: прессшайба не делает винт «сильнее» сама по себе. Она просто меняет распределение нагрузки. Иногда это спасает узел, а иногда мешает — всё зависит от конструкции.
Прижимная площадь и риск продавливания: где начинается разница

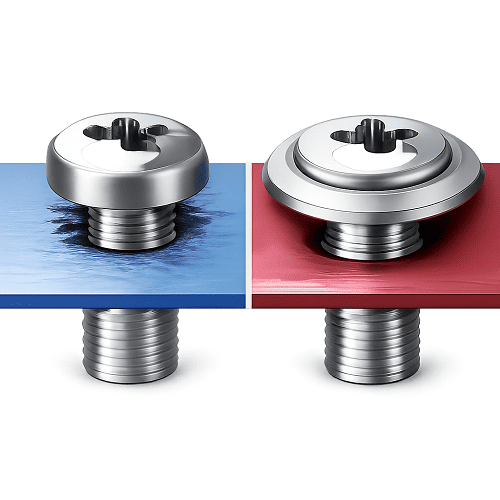

Когда винт затягивается, он прижимает детали через площадь опоры под головкой. Если площадь маленькая, давление получается высоким. Для толстого металла это обычно не проблема, а вот тонкий лист или пластик реагируют иначе: материал проминается, появляется вмятина, покрытие повреждается, а прижим со временем «проседает». После первой же нагрузки соединение может стать слабее, хотя винт вроде бы затянут.
С DIN 967 ситуация часто спокойнее. Увеличенная опорная зона снижает риск продавливания, поэтому лист меньше деформируется, а пластиковая деталь не так охотно «уходит» под головку. Особенно заметна разница на поверхностях с декоративным слоем или краской: там точечное давление неприятно тем, что оставляет следы и может нарушить защиту металла.
Но есть и обратная сторона. Увеличенная опора означает, что винт занимает больше места вокруг отверстия. Если рядом находится ребро, кромка, соседнее отверстие или узкий паз, прессшайба способна упереться раньше времени и не дать головке корректно прижаться.
Где DIN 967 действительно помогает, а где лучше DIN 7985
DIN 967 обычно выигрывает в сборке тонколистовых деталей, где хочется получить ровный прижим без отдельной шайбы и без вмятин. Он уместен и в пластиковых корпусах, особенно когда пластик достаточно вязкий, но склонен к локальной деформации. В таких узлах бурт работает как распределитель нагрузки: соединение получается более «бережным» к материалу и лучше сохраняет геометрию после затяжки.

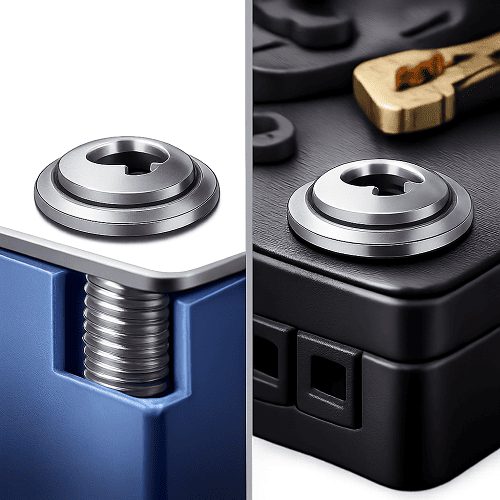

Однако прессшайба может стать проблемой там, где компоновка плотная. Если отверстие расположено близко к краю, большой бурт иногда перекрывает фаску или упирается в радиус детали, из-за чего винт встанет не так ровно, как ожидалось. В узких нишах и углублениях тоже бывают сложности: обычная полуцилиндрическая головка проходит, а вариант с буртом уже цепляет соседние элементы.
DIN 7985 в таких случаях удобнее. Он компактнее по опоре, проще «вписывается» в тесные места и подходит, когда вы заранее планируете использовать отдельную шайбу нужного диаметра — например, меньшую, чем бурт у DIN 967. На прочном металле нормальной толщины он работает предсказуемо и без лишних ограничений по посадке.
Как подобрать длину под тонкие детали и не получить «пустую» затяжку
С тонкими деталями чаще всего ошибаются не в выборе головки, а в длине. Когда винт слишком короткий, резьбы в гайке или закладной не хватает, и соединение держится на нескольких витках. Внешне всё выглядит нормально, но при вибрации или нагрузке резьба быстро изнашивается, а крепёж начинает люфтить. Когда винт слишком длинный, он мешает сборке, цепляет соседние элементы или просто торчит там, где это недопустимо.
Если тонкий лист стягивается через гайку, закладную или резьбовую заклёпку, длину разумно подбирать так, чтобы винт проходил весь пакет деталей и обеспечивал уверенное зацепление резьбы, но без лишнего «хвоста». Небольшой выступ резьбы за гайкой часто допустим и даже полезен как признак достаточного захода, но в закрытых корпусах или рядом с движущимися деталями это уже риск.
Когда резьба нарезана прямо в тонкой детали, стоит быть осторожнее. В большинстве случаев одной толщины листа недостаточно для надёжной резьбовой пары, особенно при регулярной разборке. Здесь конструктивно правильнее предусмотреть гайку, заклёпочную гайку, втулку или вставку. Это решает проблему на корню: крепёж начинает держаться не за «тонкую стенку», а за полноценный резьбовой элемент. При этом выбор между DIN 7985 и DIN 967 остаётся важным, но становится вторичным по сравнению с правильной схемой крепления.
Типичные проблемы при сборке и как их предупредить
Если на листе или пластике появились заметные вмятины, чаще всего виноваты высокая затяжка и недостаточная опорная площадь. В таких ситуациях переход на DIN 967 нередко помогает, потому что бурт распределяет нагрузку. Когда прессшайба по месту не проходит, аналогичный эффект можно получить отдельной шайбой, подобранной под конструкцию.
Если прижим «плавает» спустя время, причина обычно в усадке материала. Пластик и тонкий металл могут деформироваться после затяжки, особенно если соединение находится под постоянной нагрузкой. Здесь полезно снижать момент до разумного уровня и выбирать опору шире, чтобы давление на материал было мягче.
Если же прессшайба внезапно мешает сборке, не стоит пытаться «додавить» винт. Упор бурта в соседний элемент часто приводит к перекосу и нестабильному прижиму. В таких узлах лучше использовать DIN 7985, а при необходимости добавить шайбу нужного диаметра или изменить расположение отверстия.
Практический вывод: что выбрать в большинстве задач
Если вы работаете с тонкими или мягкими деталями и хотите снизить риск продавливания, DIN 967 обычно оказывается более спокойным вариантом. Он даёт большую опорную площадь и часто избавляет от необходимости подбирать отдельные шайбы. Когда же сборка тесная, рядом много элементов или нужна минимальная опора вокруг отверстия, чаще выручает DIN 7985, особенно если вы готовы управлять прижимом шайбой и моментом затяжки.
В ПРОТОРГ удобно подбирать эти винты не «наугад», а под конкретный материал и конструкцию: так проще заранее избежать вмятин, перекосов и переделок. И если сомневаетесь, начните с проверки места установки: хватает ли вокруг отверстия пространства под бурт, и выдержит ли материал точечный прижим. Обычно ответ на эти два вопроса сразу подсказывает правильный выбор.
