Мебельная гайка-бочонок — одна из самых удобных деталей для стяжек и скрытых соединений. Она позволяет собрать конструкцию аккуратно, без наружных гаек и шайб, а при необходимости — разобрать и собрать снова. Но у этого крепежа есть “характер”: если разметка и сверление выполнены неточно, бочонок встанет с перекосом, болт начнёт заходить под углом, резьба сорвётся или соединение будет постоянно “закусывать”.
Ниже — практическое руководство, как собирать такие узлы спокойно и без брака: от понимания принципа работы до приёмов, которые предотвращают проворот и перекос.
Что такое “бочонок” и почему он удобен для стяжек и скрытых соединений

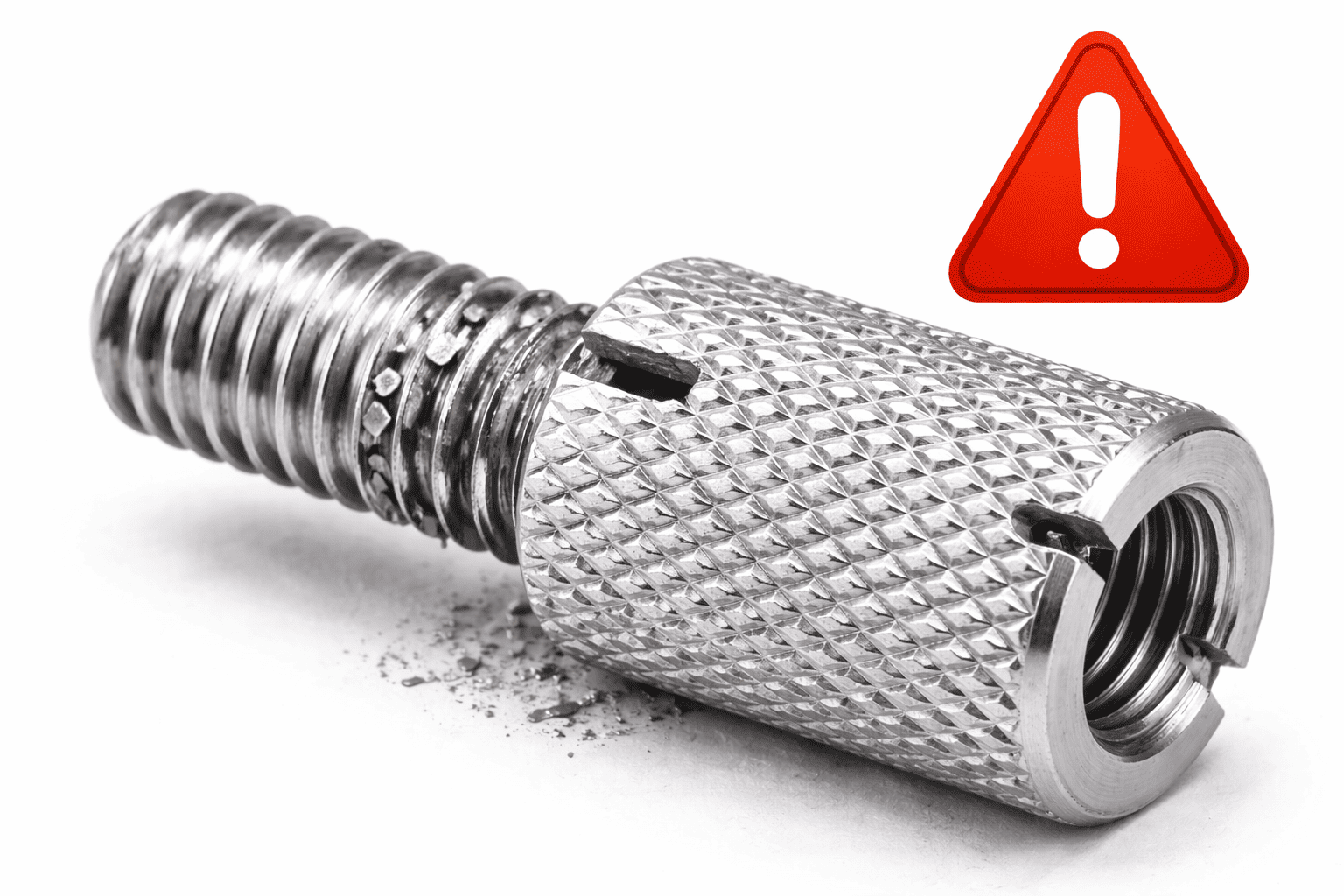

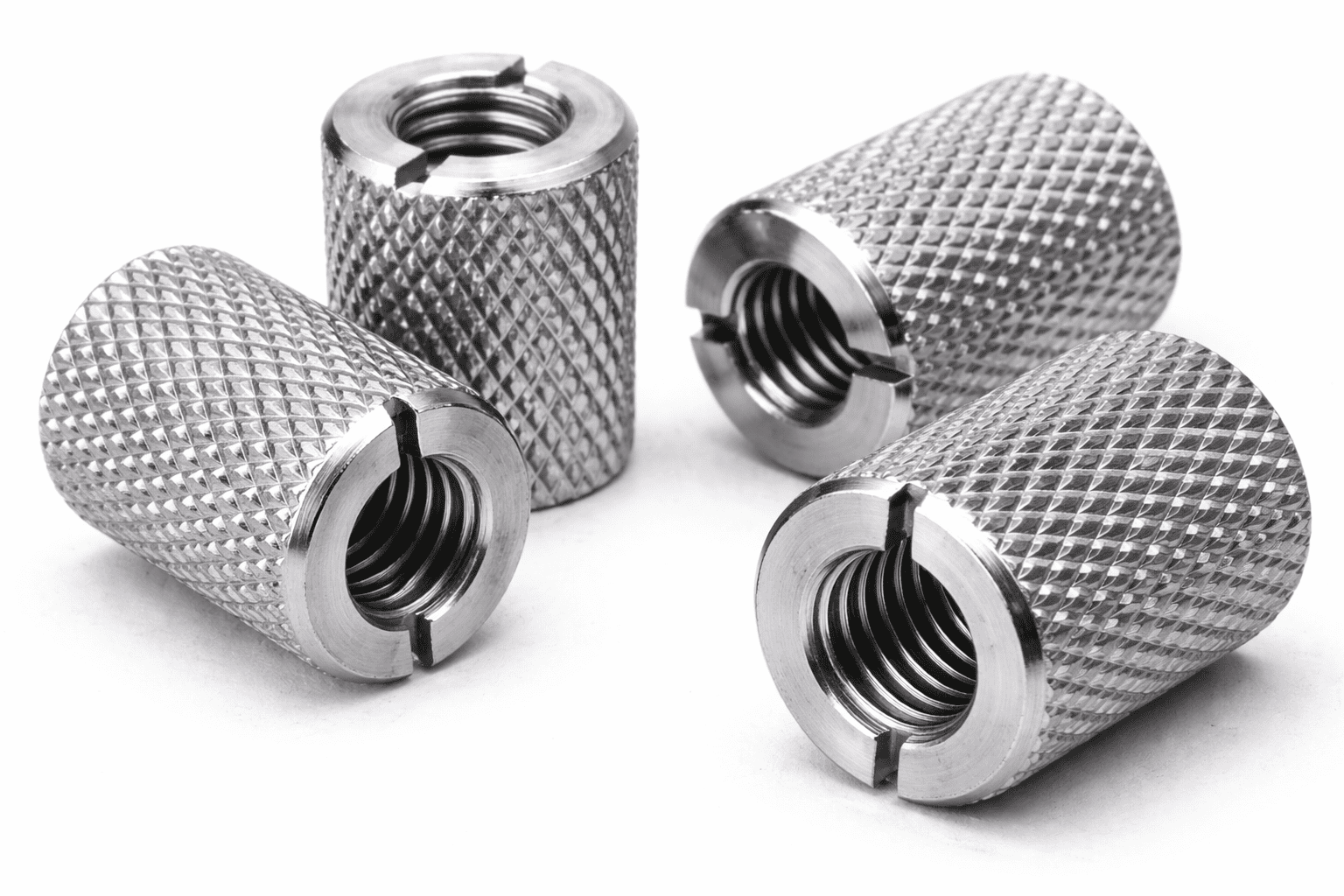

Гайка-бочонок — это цилиндрическая гайка с внутренней резьбой и поперечным отверстием (или пазом/шлицем) для совмещения с болтом. В деталях мебели её ставят в поперечное отверстие одной детали, а болт проходит из другой детали и вкручивается в резьбу бочонка. В результате получается скрытая стяжка: снаружи видно только головку болта (или декоративную заглушку), а сама “гайка” спрятана внутри.
Почему это удобно. Во-первых, соединение получается эстетичным и компактным: не нужно места под ключ, не торчат резьбы, нет лишних выступов. Во-вторых, такая стяжка хорошо держит и допускает разборку — это важно для мебели, которую перевозят и собирают повторно. В-третьих, бочонок часто работает стабильнее, чем саморез в торец, потому что болт тянет детали с предсказуемым усилием и не “разбивает” материал при грамотной посадке.
При этом бочонок требует точности. У него резьбовое отверстие должно быть строго направлено на болт. Если оси не совпадают, резьба начинает работать боковой нагрузкой, а это главный путь к срыву и “вечному закусыванию” при сборке.
Разметка и сверление: как обеспечить соосность отверстий
Большинство проблем с бочонками рождается на этапе подготовки отверстий. Здесь важны три вещи: точная разметка, правильный инструмент и контроль глубины.
Первый принцип — привязывать отверстия не “на глаз”, а от базовых кромок. Даже если размер кажется очевидным, делайте разметку от одной и той же стороны на обеих деталях. Так вы не накопите ошибку, когда одна деталь чуть “уплыла” относительно другой.
Второй принцип — обеспечить перпендикулярность сверления. Для мебели и стяжек идеально работает сверлильная стойка или кондуктор. Если сверлить дрелью “в руках”, отверстие часто уходит под углом, и болт начинает заходить в бочонок не по оси. На первых витках это может быть незаметно, но при затяжке резьбу либо срывает, либо закусывает.
Третий принцип — контроль глубины и чистоты отверстия. Отверстие под бочонок должно быть достаточным по длине, чтобы цилиндр сел полностью и не упёрся раньше времени. Если он не дошёл до нужной позиции даже на пару миллиметров, резьба окажется “не напротив” болта. А если в отверстии осталась стружка, бочонок может перекоситься при запрессовке или при установке, особенно в мягких материалах.
Наконец, важно заранее продумать ориентацию бочонка. Поперечное отверстие должно “смотреть” в сторону, откуда придёт болт. Это лучше контролировать ещё до сборки: вставили бочонок, повернули шлицем в нужную сторону, убедились, что резьба видна в канале болта.
Подбор: диаметр/длина болта, глубина посадки, тип шлица/отверстия
Даже при идеальных отверстиях соединение может вести себя плохо, если болт выбран “примерно подходящий”.
Диаметр болта должен точно соответствовать резьбе бочонка. Пытаясь “заменить” один размер другим, вы почти гарантированно испортите резьбу: мебельная резьба обычно не прощает силового вкручивания. Если комплект не заводской, лучше сверить болт и бочонок заранее, просто вкрутив их вне изделия на несколько оборотов — так вы сразу увидите, совпадает ли резьба и нет ли дефекта.
Длина болта важнее, чем кажется. Слишком короткий болт не даст достаточного зацепления витков — соединение будет держать хуже и быстрее разбалтываться. Слишком длинный болт может упереться в стенку отверстия, создать ложное ощущение “затянуто”, а на деле стяжка останется слабой. Оптимально, когда болт уверенно входит в резьбу бочонка на достаточную глубину и при этом не упирается концом раньше времени.
Глубина посадки бочонка — второй критичный параметр. Если бочонок утоплен не до конца или, наоборот, ушёл глубже нужного, ось резьбы сместится относительно болта. В результате болт начинает тянуть “под углом”, провоцируя перекос и повреждение резьбы.
И ещё одна деталь, которая влияет на удобство сборки, — тип шлица/отверстия на бочонке. Некоторые бочонки имеют шлиц под отвертку, чтобы точно развернуть резьбу к болту. Это полезно, когда нужно совмещать отверстия во время монтажа. Если шлица нет или он неудобный, совмещение становится сложнее, особенно при серийной сборке.
Практика сборки: порядок затяжки, контроль посадки, предотвращение проворота
Сборка с бочонком начинается не с ключа, а с правильного “наживления”. Сначала вставьте бочонок и выставьте его резьбу в линию с каналом болта. Затем вставьте болт и начните закручивать вручную. Правильная пара обычно идёт спокойно и ровно, без рывков и перекоса. Если болт не ловит резьбу сразу, не усиливайте давление — лучше остановиться и проверить ориентацию бочонка.
Полезный приём — слегка “поиграть” деталями перед затяжкой: чуть сдвинуть, выровнять, убедиться, что отверстия не тянут болт в сторону. Когда соединение пошло правильно, сделайте несколько оборотов от руки и только потом беритесь за инструмент.
Затягивать лучше постепенно. Если в узле несколько стяжек, сначала подтяните их до контакта, выровняйте геометрию изделия и уже затем доводите до окончательной затяжки. Это снижает риск перекоса, когда одна стяжка “утащила” деталь, и остальные начинают работать под углом.
Отдельная проблема — проворот бочонка. Он возникает, когда посадочное отверстие слишком свободное или материал мягкий, и при затяжке цилиндр начинает вращаться вместе с болтом. Чтобы этого не допустить, важно правильно подбирать диаметр отверстия под бочонок, а при наличии шлица — удерживать бочонок отверткой в момент начала затяжки. В некоторых конструкциях предусмотрены бочонки с насечкой или плоской гранью — они лучше фиксируются в отверстии. Если таких нет, помогает точная посадка и аккуратная сборка без резких рывков.
Контроль посадки простой: после лёгкой подтяжки проверьте, не “уехал” ли бочонок и не изменилось ли его положение. Если вы видите, что резьба уже не соосна, лучше ослабить и поправить сразу — иначе дальше вы будете затягивать через перекос.
Ошибки: перекос, сорванная резьба, недостаточная глубина, “закусывание” болта
Перекос — самая частая причина проблем. Он появляется, когда отверстия под болт и бочонок не совпадают по оси, либо когда бочонок развернут не в сторону болта. На первых витках перекос может казаться “тугой посадкой”, и именно в этот момент люди чаще всего берут ключ и дожимают силой. Результат — сорванные витки и испорченный бочонок.
Срыв резьбы часто происходит по двум сценариям: болт вкручивают под углом или вкручивают “не тот” болт. В обоих случаях резьба повреждается быстро, а дальше соединение либо не держит, либо постоянно клинит. Хорошая привычка — всегда делать пробное вкручивание пары вне изделия и начинать сборку только вручную.
Недостаточная глубина отверстия под бочонок — тихая причина брака. Цилиндр упирается раньше, чем должен, смещается или торчит, из-за чего резьба не совпадает с болтом. Болт начинает тянуть деталь боком, усилие растёт, а вы думаете, что “просто туго идёт”. На деле соединение работает неправильно и быстро выходит из строя.
“Закусывание” болта обычно появляется из-за перекоса, грязи/стружки в резьбе или повреждённых первых витков. Иногда причина — в том, что болт упёрся концом и перестал идти, а вы продолжаете тянуть. Признак такой ситуации — резкое увеличение усилия без заметного сближения деталей. В этот момент правильное решение одно: остановиться, разобрать и проверить, что именно упёрлось или где сбилась соосность.
Итоги: как собрать бочонок без нервов
Гайка-бочонок делает мебельное соединение аккуратным и разборным, но требует точности. Самые надёжные меры — это соосные отверстия, правильная глубина посадки, подбор болта по длине и привычка наживлять вручную. Если соединение “не пошло” сразу, силовой подход почти всегда ухудшает ситуацию. Намного быстрее остановиться, проверить ориентацию и посадку, убрать стружку и повторить сборку правильно.
