Резьбовые соединения кажутся многим чем-то простым и понятным: затянул болт с гайкой — и забыл. На практике всё сложнее. Узлы, которые работают в условиях вибрации, перепадов температуры или циклических нагрузок, имеют неприятную особенность: со временем они самопроизвольно ослабевают. В лучшем случае это лёгкий люфт, в худшем — аварийное разрушение конструкции. Поэтому тема стопорения резьбы — не мелкая «тонкость», а важный вопрос надёжности и безопасности.
Почему резьба имеет свойство самопроизвольно раскручиваться
Резьбовое соединение держится за счёт предварительного натяга. Когда вы затягиваете гайку, болт растягивается, детали немного сжимаются, возникает сила прижатия. Именно она держит узел, а не просто факт наличия резьбы. Как только по каким-то причинам натяг начинает уменьшаться, соединение ослабевает, и гайка получает возможность потихоньку смещаться.
Основных причин несколько. Во-первых, вибрация. Любое оборудование, которое вращается, ударяет, перемещается рывками, создаёт микродвижения в соединениях. При каждом таком цикле детали чуть-чуть «дышат», а резьба стремится к положению с меньшим натягом. Во-вторых, температурные колебания. Металл расширяется при нагреве и сжимается при охлаждении. Если болт, гайка и соединяемые детали испытывают разные температурные режимы или сделаны из разных материалов, предварительное усилие может уходить. В-третьих, чисто человеческий фактор: недотяжка, перетяжка с вытягиванием болта, грязь или масло на резьбе, отсутствие шайбы, деформированные поверхности. Всё это ускоряет ослабление соединения.
Классическая, простая гайка сама по себе не способна противостоять этим процессам. Она лишь создаёт натяг. Чтобы сохранить соединение в рабочем состоянии дольше и с большим запасом безопасности, используют разные способы стопорения — от второй гайки до специализированных самоконтрящихся решений.
Виды гаек: не только шестигранник

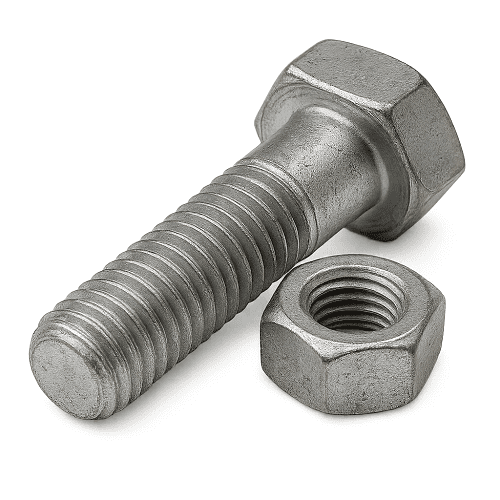

Базовый элемент почти любого резьбового соединения — обычная шестигранная гайка. Это универсальное решение: доступное, понятное, совместимое с огромным количеством болтов и шпилек. Но у такой гайки нет встроенной функции стопорения. Она просто передаёт усилие, а дальше всё зависит от качества затяжки и условий работы узла.
Чуть более продвинутый вариант — гайки с фланцем. У них под шестигранной частью есть расширенная площадка, как будто встроенная шайба. Фланец увеличивает площадь опоры, лучше распределяет давление на деталь, иногда имеет насечки для повышения трения. Это уже небольшой шаг в сторону более устойчивого соединения, особенно там, где нет возможности использовать отдельную шайбу или важно не повредить поверхность детали.
Колпачковые гайки решают другие задачи. Они закрывают торец болта, защищают резьбу от коррозии и загрязнений, снижают риск травм при случайном контакте. С точки зрения стопорения они не дают особого выигрыша, но важны в узлах, где доступ к выступающему болту нежелателен — например, в меблировке, ограждениях, элементах городской среды.
Отдельный большой класс — самоконтрящиеся гайки. Под этим термином скрывается множество конструкций. Есть гайки с деформированным участком резьбы, которые за счёт упругой деформации создают повышенное трение. Есть корончатые и прорезные, работающие в паре со шплинтом. Есть гайки с дополнительными стопорными элементами. И, конечно, очень популярны гайки с нейлоновой вставкой, о которых имеет смысл поговорить отдельно.
Механические способы стопорения: контргайка, шайбы и специальные решения

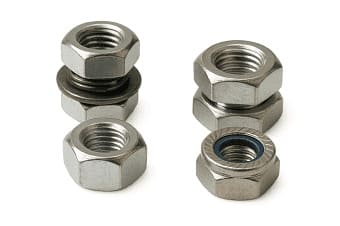

Самый простой и давно известный способ защитить резьбовое соединение от самопроизвольного отвинчивания — контргайка. На одной и той же резьбовой части располагают две гайки, которые затягивают навстречу друг другу. В результате они как бы «закусывают» резьбу между собой, создавая дополнительный натяг и увеличивая сопротивление вращению. Такой вариант часто используют на регулируемых узлах: штоках, тягах, наконечниках, где нужно зафиксировать определённое положение, но при необходимости сохранить возможность регулировки.

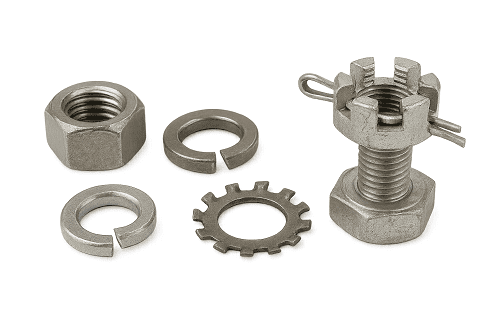

Гроверная шайба, или пружинная шайба, долго считалась почти стандартом стопорения. Она представляет собой разрезанное кольцо, немного разведённое по высоте. При затяжке шайба стремится распрямиться, создавая пружинящее усилие между гайкой и деталью. Плюс — простота и малый размер. Минус — эффективность сильно зависит от качества поверхностей и степени затяжки. В некоторых современных стандартах гроверы всё чаще заменяют другими решениями, но в реальной эксплуатации они по-прежнему встречаются очень часто.
Зубчатые и рифлёные шайбы работают чуть иначе. На их поверхности есть зубцы или насечки, которые при затяжке частично врезаются в детали, повышая коэффициент трения. Благодаря этому соединение лучше сопротивляется вибрации. Такие шайбы удобны в узлах, где нет жёсткого требования к сохранности декоративного покрытия или мягкой поверхности, потому что делать красивый лакокрасочный слой под ними бессмысленно — зубцы всё равно нарушат его.
Отдельной группой стоят специальные стопорные гайки. Среди них можно встретить конструкции с деформированным участком резьбы, корончатые гайки, которые фиксируют шплинтом, и другие инженерные решения. Они дороже и сложнее обычных, но оправданы там, где соединение должно оставаться надёжным долгое время и при этом работает в тяжёлых условиях. В таких случаях механики и инженеры выбирают не только по цене, но и по опыту, учитывая реальные вибрации, нагрузки и доступность узла для обслуживания. Консультанты компаний, специализирующихся на крепеже, таких как ПРОТОРГ, часто помогают подобрать конкретную схему для нестандартных задач.
Самоконтрящиеся гайки с нейлоновой вставкой: возможности и ограничения

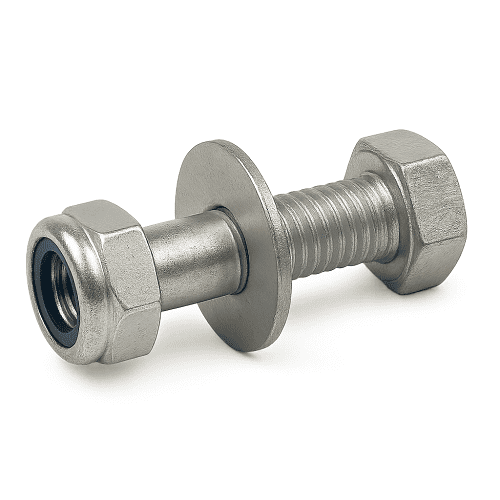

Один из самых популярных сегодня видов стопорных гаек — гайка с нейлоновой вставкой. В верхней части такой гайки находится кольцо из нейлона или другого полимера. При вкручивании болта или шпильки резьба проходит через этот полимерный слой, который упруго обжимает витки и создаёт повышенное сопротивление вращению. В результате гайка заметно труднее отворачивается, особенно без инструмента.
У этого решения сразу несколько преимуществ. Во-первых, оно достаточно универсально: такая гайка ставится вместо обычной, не требует дополнительных шайб или контргаек. Во-вторых, монтаж получается быстрым и понятным даже для неспециалистов. В-третьих, при умеренных нагрузках и корректных условиях эксплуатации соединение можно разбирать и собирать повторно, не всегда теряя стопорные свойства полностью, хотя злоупотреблять этим не стоит.
Но у нейлоновой вставки есть ограничения, о которых важно помнить. Полимер чувствителен к температуре. При высоких температурах он размягчается, теряет упругость или просто начинает разрушаться. Там, где металл ещё нормально работает, нейлон уже перестаёт выполнять свою функцию. По этой причине такие гайки не используют в горячих зонах: возле выпускных коллекторов, в печах, рядом с сильно нагревающимися элементами оборудования.
Вторая проблема — химическая стойкость. Нейлон и другие полимеры могут плохо переносить агрессивные среды, масла, растворители, определённые виды топлива. В зависимости от состава и концентрации воздействие может быть от минимального до критичного, поэтому бездумно ставить такие гайки «везде» нельзя. В конструкциях, контактирующих с агрессивной химией, часто предпочитают металлические способы стопорения, не зависящие от состояния полимеров.
Зато в большом количестве узлов средней температуры и умеренной вибрации самоконтрящиеся гайки с нейлоном показывают себя очень хорошо. Это различные машинные соединения, элементы каркасов, крепёж оборудования, автомобильные узлы вне зоны сильного нагрева и подобные задачи.
Как выбрать схему «болт + гайка + шайба» под реальную задачу
Подбор способа стопорения разумнее начинать с условий работы, а не с того, какие гайки есть под рукой. Прежде всего нужно оценить характер нагрузки: соединение работает в основном статически или на него постоянно воздействует вибрация и ударные нагрузки. Узел под капотом автомобиля, крепёж мотора, вентилятор, компрессор — всё это кандидаты на усиленное стопорение. Спокойный стационарный каркас без подвижных частей может обойтись более простым решением.
Следующий шаг — анализ среды. Если вокруг высокая температура, обычные самоконтрящиеся гайки с нейлоновой вставкой отпадают. В таких случаях стоит смотреть в сторону металлических стопорных решений: контргаек, специальных гаек с деформированной резьбой, шплинтов, зубчатых шайб. В влажной или агрессивной химической среде нужно учитывать коррозионную стойкость всех элементов: болта, гайки, шайбы, стопорного устройства. Иногда легче сразу выбрать нержавеющий крепёж со специальной стопорной геометрией.
Важно оценить, насколько доступен узел для обслуживания. Если соединение находится в труднодоступном месте, где каждое вмешательство превращается в отдельный проект, имеет смысл сразу использовать более надёжное и долговечное решение, даже если оно дороже и сложнее в монтаже. Там, где узел периодически разбирают по регламенту, удобство обслуживания может быть важнее «вечности» стопорения. Например, регулировочные соединения удобно выполнять с контргайками: их можно ослабить, выставить нужное положение, снова затянуть без замены деталей.
Ещё один критерий — критичность соединения. Есть узлы, где потеря натяга означает лишь лёгкий люфт, который заметят при плановом осмотре. А есть такие, где даже небольшое ослабление может привести к выходу из строя всего агрегата или создать угрозу для людей. В последних случаях стоит закладывать дополнительные степеня защиты, делать ставку на проверенные решения и не экономить на качественном крепеже.
Если структурировать выбор, получается понятный алгоритм. Сначала мы определяем, какие нагрузки и вибрации действуют на узел. Затем учитываем температуру и химию вокруг. После этого решаем, нужен ли простой вариант с одной гайкой и шайбой, или стоит добавить контргайку, зубчатую шайбу, выбрать самоконтрящуюся гайку. И только в конце смотрим на ассортимент и стоимость конкретных изделий, подбирая то, что реально соответствует условиям эксплуатации. В этом месте полезна помощь поставщиков, хорошо понимающих специфику крепежа и готовых предложить не только по каталогу, но и по задачам — именно так работают технические специалисты компании ПРОТОРГ.
Стопорение резьбы как элемент безопасности, а не формальность
Резьбовое соединение — это не просто болт и гайка, а целый узел, который живёт в реальных условиях: под нагрузкой, в вибрации, при перепадах температур и контакте с окружающей средой. Со временем любой такой узел стремится потерять часть предварительного натяга. Чтобы этого не допустить или хотя бы замедлить процесс, используют разные способы стопорения: контргайки, пружинные и зубчатые шайбы, специальные гайки, самоконтрящиеся конструкции с нейлоновой вставкой.
Универсального ответа «ставьте всегда вот так» здесь нет. Для одних задач достаточно аккуратно затянуть обычную гайку с плоской шайбой, для других нужен сложный комбинированный узел с несколькими степенями защиты. Но как только вы начинаете выбирать схему исходя из реальных условий, а не по принципу «что попало под руку», надежность резьбовых соединений вырастает в разы. Это экономия времени на ремонтах, снижение риска аварий и уверенность в том, что соединение не подведёт в самый неподходящий момент.
