Информация на крепежах
Самый простой способ узнать размеры метизов – прочитать информацию на них самих или в сопроводительной документации, если такая предоставлена поставщиком или продавцом. Для болтов характерна следующая маркировка: MdxPxL. Что обозначает последовательность этих символов:
-
M – метрическая резьба.
-
D – диаметр стержня.
-
P – очень мелкий шаг резьбы.
-
L – длина детали.
В случае с шагом резьбы иных обозначений не предусмотрено, в том числе для мелкого, крупного и особо крупного шага.
Буквенные обозначения обязательно указываются заглавными символами, поэтому их легко интерпретировать. Рядом с ними наносятся значения в числах – это показатели в миллиметрах.
Инструменты
Замеры метизов проводятся с помощью специальных инструментов. Самые точные результаты актуальны при использовании микрометра, штангенциркуля и шаблонной линейки. Проконтролировать характеристики резьбы можно с помощью калибров «ПР-НЕ» (проходные-непроходные).
Для измерения длины из перечисленного набора лучше всего подходит штангенциркуль, вместо него можно использовать линейку. Также для исследования крепежей применяется шагомер – с ним можно узнать расстояние между резьбой, чтобы зафиксировать ее шаг. При этом часто такого инструмента под рукой не оказывается.
Поэтому для измерения шага резьбы используется все тот же штангенциркуль, при этом точнее всего показатели при работе с крупными метизами. Мелкие болты исследовать гораздо сложнее, но для таких случаев предусмотрено специальное решение – отменять сразу 5-10 витков, а полученный результат делить на количество.
Измерение болтов
Основные показатели для болта уже перечислены ранее: шаг резьбы, длина, диаметр. В быту часто встречается дополнительная характеристика, которую описывают как «размер под ключ». Подразумевается значение, с помощью которого удастся подобрать нужный инструмент для монтажа и демонтажа метиза. Каждый из параметров подробно рассмотрен далее.
Длина

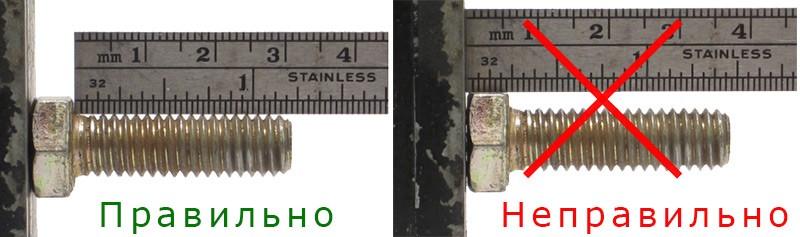

Самый простой в измерении показатель, так как использовать для этого можно даже обычную линейку. Лучше всего воспользоваться металлической из-за повышенной точности. Ноль устанавливается на нижнюю часть головки – место опоры крепежа, фиксация замера проводится в точке, где заканчивается стержень.
При этом важно понимать, что не все болты можно измерить таким способом, а конкретно:
- ГОСТ 7796-70 и 7808-70, имеющие уменьшенную опорную поверхность;
- ГОСТ 7795-70 и 7811-70, имеющие подголовки;
- ГОСТ 22353-77, отличающиеся повышенной прочностью;
- ГОСТ Р52644-2006, имеющие повышенную прочность и большую головку.
Если проводится измерение шестигранного болта, выполненного из нержавеющей стали и используемого для монтажа в проемах, то важно учитывать следующие рекомендации: длина рассчитывается как расстояние между концом цилиндрической части и опорной поверхностью.
Диаметр
Один из самых востребованных показателей, найти который можно с помощью обычного штангенциркуля. Если такого инструмента под рукой не оказалось, его можно заменить шаблонной линейкой. В тех случаях, когда особенно важна точность, применяется микрометр.
Ранее также упоминался калибр. Это как раз тот случай, когда это приспособление подойдет лучше всего. Чтобы с его помощью определить диаметр стержня болта, достаточно накрутить метиз на определенный шаблон. Если он не войдет в подготовленное отверстие, значит, его диаметр больше указанного на инструменте.

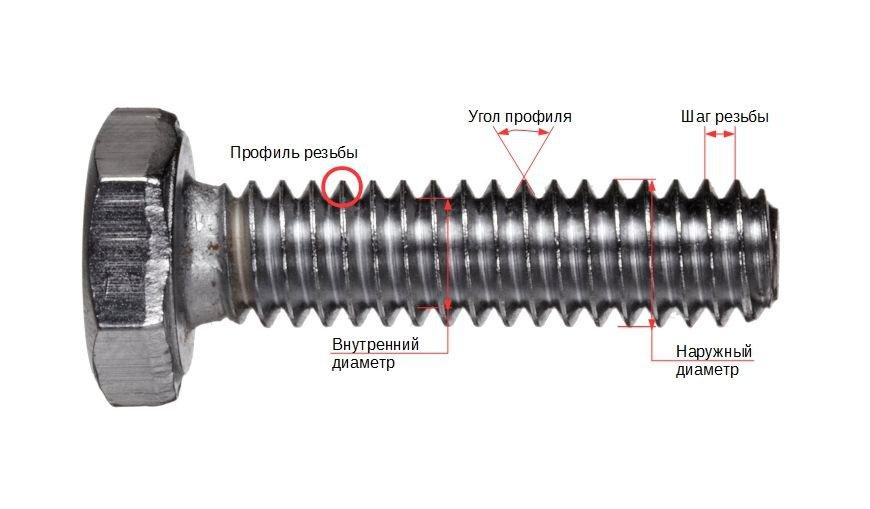

Шаг резьбы
Еще один показатель, который можно определить с помощью все того же штангенциркуля. Достаточно лишь измерить расстояние между витками. В тех случаях, когда болт слишком маленький, допустимо помещение между ножками инструмента сразу 10 витков. Полученный результат делится на соответствующее число.
Важно, чтобы полученный результат соотносился с информацией из справочника по резьбе, это говорит о соблюдении требований государственного стандарта. Если показатель не совпал, значит, есть только два варианта:
-
Измерения проведены с ошибкой и доверять им не стоит.
-
Крепеж имеет дюймовые характеристики.
В последнем случае подсчитывается количество витков, находящихся в одном дюйме – 2,54 см.
Размер под ключ
Для многих этот показатель важнее остальных, так как позволяет узнать расстояние между гранями головки болта, чтобы подобрать ключ для монтажа. Использовать для решения этой задачи можно штангенциркуль или линейку.
Измерения проводятся между параллельными гранями. Ошибиться при измерениях достаточно сложно. Сверить полученное значение можно с указанными параметрами в госстандарте.
