Вытяжные заклёпки — один из самых надёжных способов быстрого крепления листовых материалов там, где сварка невозможна или нежелательна. Но их главная особенность — возможность монтажа с одной стороны — становится преимуществом только при правильной установке. Ошибки на этом этапе приводят к ослаблению соединения, перекосу, а иногда и к полному разрушению деталей.
Разберём, как установить крепеж без брака и «перерасхода нервов» — то есть так, как это делают профессионалы.

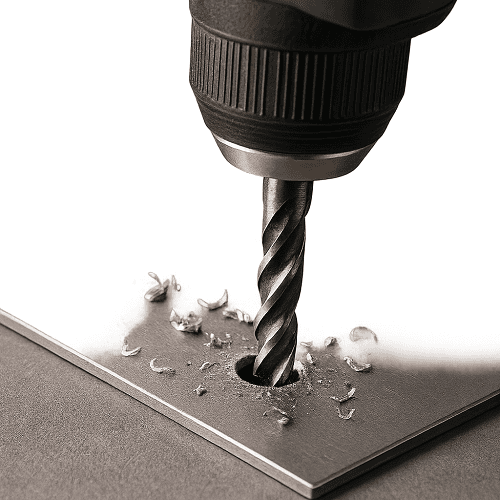

Подготовка отверстия — 50% гарантии прочности
Самая частая ошибка — неподходящий диаметр сверления. Отверстие должно быть:
- достаточно плотным, чтобы корпус заклёпки не болтался;
- но не «внатяг», чтобы не деформировать материал при установке.
Если отверстие выполнено неаккуратно, заклёпка не расправится равномерно — и прочность шва снизится.
После сверления важно удалить заусенцы — они мешают плотному прилеганию.

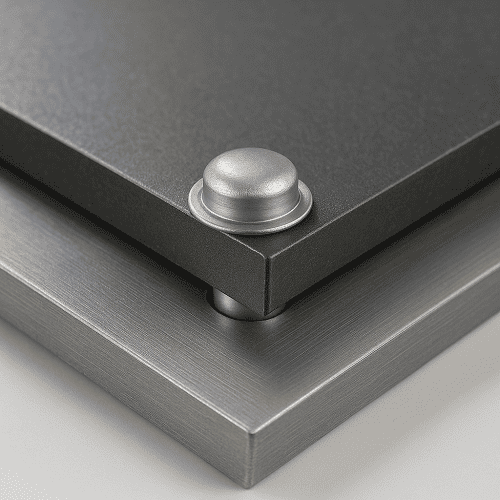

Совмещение деталей и фиксация — без смещения
Перед монтажом листы должны быть точно установлены друг относительно друга:
если в момент вытяжки что-то «поедет», повторного шанса нет.
Тонкие материалы рекомендуется прихватывать струбцинами.
Так вы исключите сдвиг и перекос при затяжке.

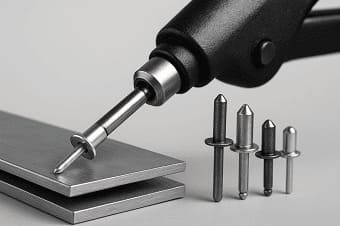

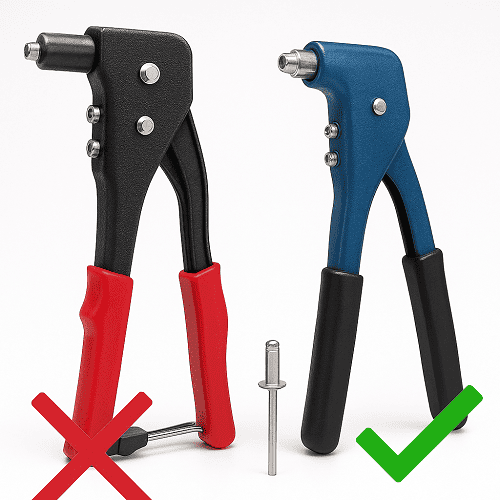

Правильный выбор инструмента — не любой подойдёт
Используются три типа инструмента:
- ручной — для небольших объёмов и лёгких материалов;
- аккумуляторный — оптимален для монтажа на объекте;
- пневматический — на производственных линиях.
Важный момент: насадка должна точно соответствовать диаметру вытяжного стержня, иначе:
- тонкая насадка — срыв, неполный обрыв стержня;
- слишком крупная — стержень не будет захвачен жёстко.

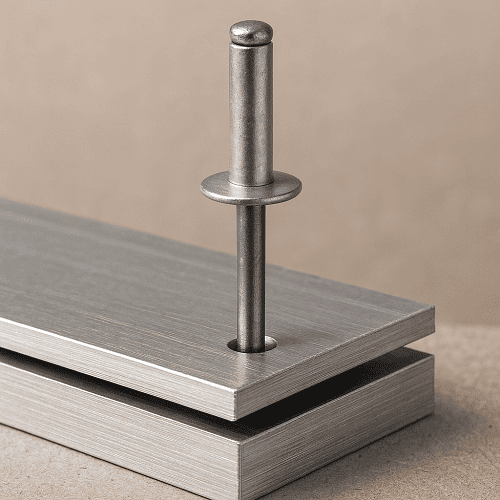

Вертикальность заклёпки — критично
Заклёпка должна быть строго перпендикулярна плоскости детали.
Наклон → неправильная деформация корпуса → потеря усилия.
Признак ошибки:
шляпка сидит неровно, появляются щели.
И это уже брак, а не «незначительная погрешность».

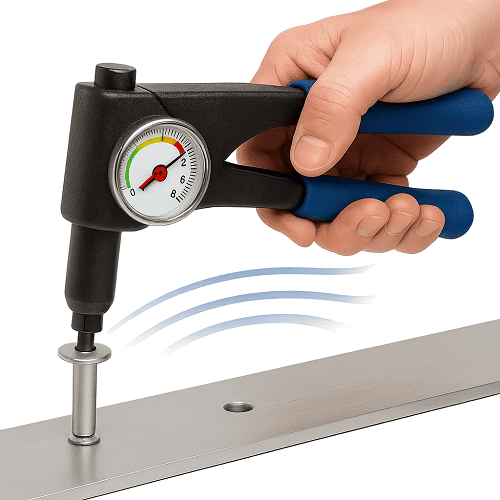

Контроль усилия вытяжки
Инструмент должен вытягивать сердечник до характерного обрыва — не меньше и не больше.
Недостаточная вытяжка:
— заклёпка не раскрылась полностью.
Избыточная:
— посадочное место повреждено, металл смят, соединение ослаблено.
У профи рука «чувствует момент», новичкам — лучше потренироваться на отходах материала.

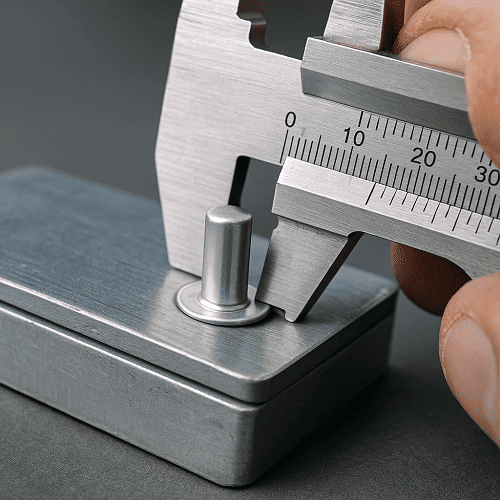

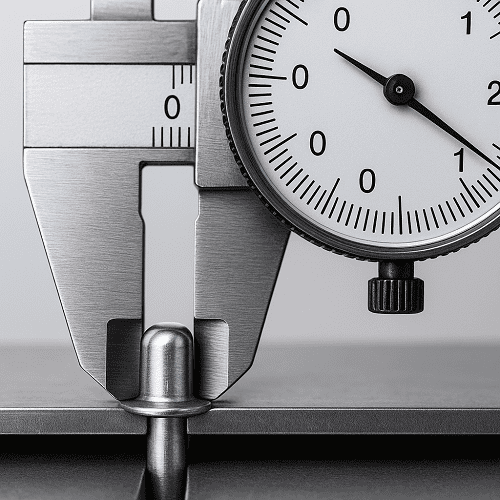

Финальная проверка качества
После установки нужно выполнить три элемента контроля:
- заклёпка сидит ровно, шляпка без щелей;
- тыльная сторона аккуратно развальцована, без разрывов;
- детали не двигаются относительно друг друга.
Дополнительно: если отверстие проходит сквозь коррозионно-опасные зоны, шов следует обработать антикоррозийным средством.
Точность — главная сила заклёпочного соединения.
Установка вытяжных заклёпок — технология быстрая, но требующая аккуратности.
Чтобы соединение служило десятилетиями:
- готовим отверстие,
- удерживаем детали,
- подбираем инструмент под задачу,
- контролируем усилие и вертикальность.
Данная технология фиксации прощает мало ошибок, зато вознаграждают стабильной прочностью и универсальностью применения.
