В машиностроении, строительстве, монтаже оборудования и металлоконструкций вытяжные заклёпки остаются одним из самых надёжных и технологичных способов соединения материалов без сварки и резьбы. Но прочность соединения напрямую зависит от правильного выбора размера и конструкции заклёпки. Ошибка хотя бы в одном параметре — и крепёж не выдерживает эксплуатационные нагрузки.
В этой статье разберём ключевые инженерные критерии, которые помогут выбрать оптимальные заклёпочные элементы для конкретного применения.

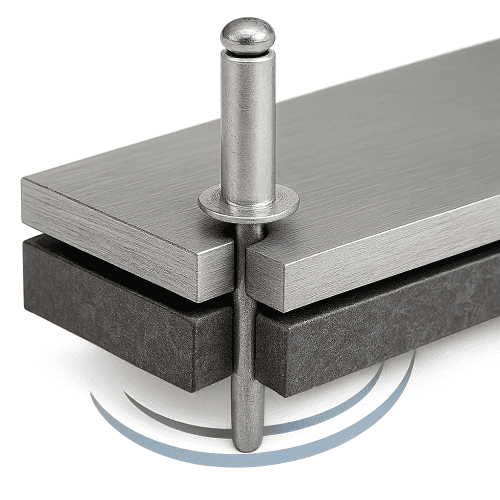

Толщина скрепляемых материалов — главный параметр
При подборе размера важно учитывать общую толщину пакета (T):
T = t₁ + t₂ (+ дополнительные слои)
Каждая модель заклёпки имеет рабочий диапазон захвата (Grip Range). Он должен соответствовать общей толщине соединения.
Если захват слишком мал → заклёпка не развернётся
Если слишком велик → корпус не будет плотно сидеть в материале
Правило: захват должен перекрывать толщину с запасом 0,5–1 мм

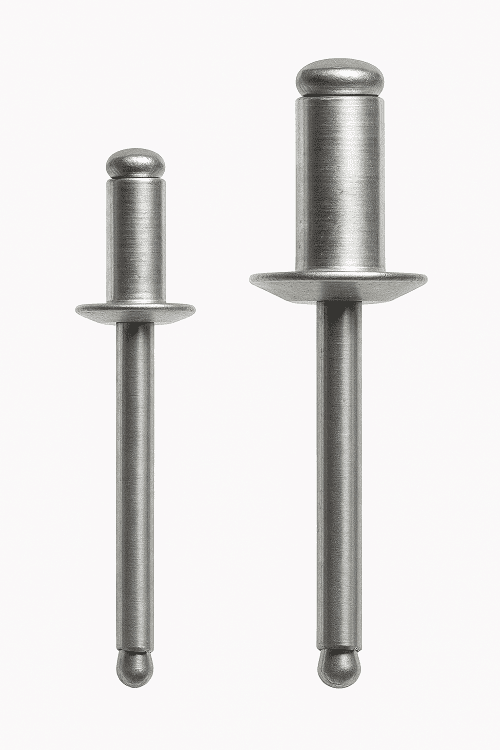

Диаметр заклёпки: влияние на прочность и нагрузку
Диаметр корпусной части выбирают исходя из механической нагрузки.
Рекомендации:
- Для лёгких материалов (пластик, тонкий металл): Ø 2,4–3,2 мм
- Универсальные монтажные задачи: Ø 4,0–4,8 мм
- Конструкционные нагрузки: Ø 6,0 мм и выше
Инженерное правило:
Минимальный диаметр должен быть ≥ 1/3 толщины скрепляемого пакета
Чем больше диаметр — тем выше сопротивление срезу
Но растёт и нагрузка на сверлёное отверстие

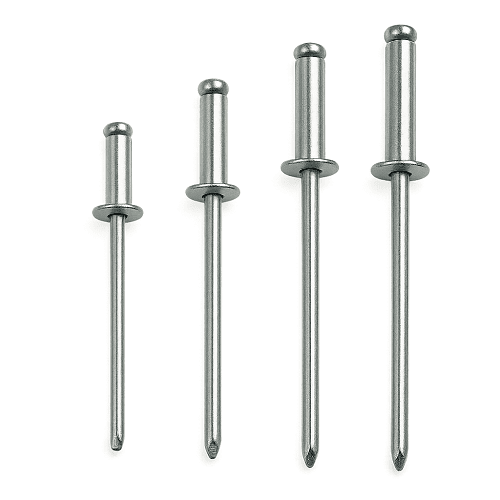

Длина стержня — не по наитию, а по формуле
Длина L рассчитывается:
L = T + 1,2 x d
где:
T — суммарная толщина деталей,
d — диаметр заклёпки
Избыточная длина приводит к неправильному развальцовыванию
Недостаточная — к неполному заполнению отверстия

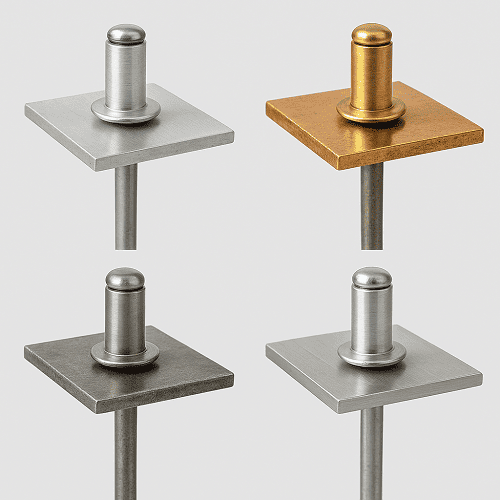

Материал заклёпки должен соответствовать материалу деталей
Несовместимость приводит к галльванической коррозии.
Правильные комбинации:
| Деталь | Рекомендуемый материал заклёпки |
|
Алюминий |
Алюминий или нержавеющая сталь |
|
Сталь |
Сталь или нержавеющая сталь |
|
Нержавейка |
Только нержавейка |
|
Пластик |
Алюминий или крашеная сталь |
Нельзя применять алюминий с оцинкованной сталью → быстрый коррозионный износ

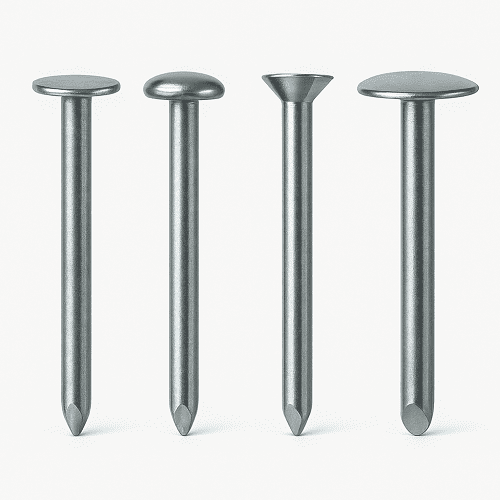

Форма головки — под задачу
|
Вариант |
Особенности |
Где использовать |
|
Потайная |
скрывается в материале |
мебель, интерьер |
|
Купольная |
универсальная |
металлоконструкции |
|
Усиленная фланцевая |
распределяет нагрузку |
тонкие листы, пластик |
Если материал мягкий — фланец обязателен, иначе лист просто продавится.

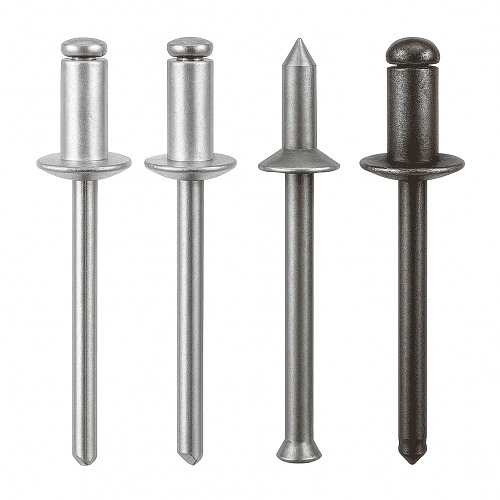

Тип сердечника и конструкция развальцовки
Различают:
- стандартные
- усиленные (High Strength)
- с увеличенной площадью расклинивания (Multi-grip)
- водонепроницаемые варианты
Для вибрационных нагрузок выбирают усиленные заклёпки с точечной фиксацией стержня.
Грамотный выбор размеров заклёпок зависит от трёх ключевых параметров:
| Параметр | Влияние |
|
Диаметр |
Прочность, сопротивление срезу |
|
Длина |
Корректность развальцовки |
|
Диапазон захвата |
Плотность и надёжность соединения |
А также учитываются:
✅ материалы соединяемых деталей
✅ форма головки
✅ условия эксплуатации (вибрации, коррозия, влага)
Итог: подбор вытяжных заклёпок — это инженерный расчёт, а не выбор “на глаз”.
