Низкие гайки (DIN 431): когда можно экономить высоту, а когда нельзя
Низкая гайка — это не “та же самая, только тоньше”. Её выбирают, когда важны габариты, контровка или компоновка узла, но при этом понимают ограничения по нагрузке. Главная ошибка с такими гайками — ставить их вместо обычных “чтобы влезло”, не меняя схему соединения. В лучшем случае это приводит к разболчиванию, в худшем — к срыву резьбы и отказу узла.
Разберём, чем низкие гайки отличаются по несущей способности, где они уместны, где их лучше не применять, и как правильно компенсировать ограничения.
Чем низкая гайка отличается по несущей способности (зацепление резьбы)

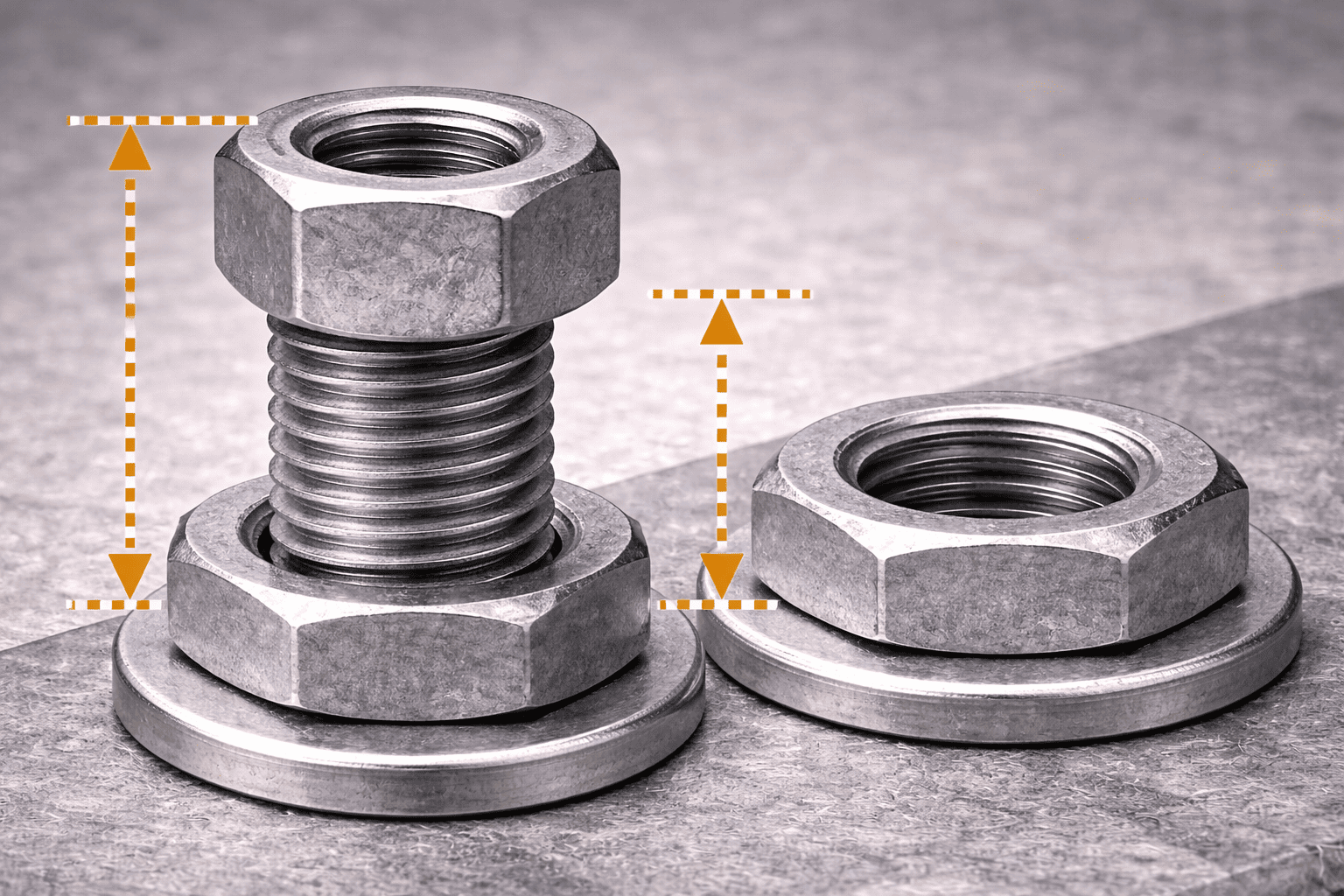

Основное отличие низкой гайки — меньшая высота, а значит, меньшая длина резьбового зацепления. Проще говоря, у неё меньше “рабочих витков”, которые воспринимают нагрузку. В резьбовом соединении это критично: чем меньше витков реально работает, тем выше напряжения на каждом из них и тем быстрее резьба выходит на предел.
У обычной гайки запас по зацеплению выше, поэтому она лучше переносит большие преднатяги, рывковые нагрузки и многократные циклы затяжки. Низкая гайка при тех же условиях может стать слабым звеном: резьбу “срежет” или начнёт деформировать, особенно если болт высокого класса, а затяжка выполняется “как всегда”.
Важно понимать, что проблема не в том, что низкая гайка “плохая”. Она просто рассчитана на другую роль в узле. Поэтому её несущую способность нельзя оценивать “на глаз” — нужно смотреть на схему работы соединения и на то, какую функцию выполняет гайка: несёт основную нагрузку или лишь фиксирует положение.
Где допустима: контровка, второстепенные узлы, ограничение по габаритам
Самое типичное применение низкой гайки — контровка. В этом сценарии основную нагрузку держит полноценная гайка, а низкая используется как вторая, которая поджимается навстречу и препятствует самооткручиванию. Здесь низкая высота становится преимуществом: контровка получается компактной, а дополнительная гайка не требует лишнего места.
Второй распространённый случай — второстепенные узлы, где нагрузки небольшие и соединение не является критичным по безопасности. Это могут быть крепления кожухов, элементов обшивки, направляющих, декоративных деталей, технологических держателей. Там низкая гайка помогает сэкономить место и не выступать за габарит.
Третья ситуация — жёсткие ограничения по высоте. Например, когда гайка должна поместиться в нише, в узком кармане, рядом с подвижными частями или под ограниченный ход механизма. В таких узлах низкая гайка иногда является единственным решением, но только при условии, что схема соединения рассчитана под её короткое зацепление или предусмотрена компенсация.
Где нельзя: высокие нагрузки, динамика/вибрации, ответственность соединения
Низкие гайки не любят, когда на них возлагают роль “главной гайки” в нагруженном соединении.
Первое ограничение — высокие статические нагрузки и высокий преднатяг. Если соединение требует серьёзной затяжки, низкая гайка быстрее выходит на предел по резьбе. Особенно опасно это в сочетании с болтами высоких классов: крепёж “может”, а зацепления в гайке уже не хватает.
Второе — динамика и вибрации. Там, где соединение испытывает циклические нагрузки, микроперемещения и ударные воздействия, резьбовой контакт работает в более жёстком режиме. Меньшее число витков у низкой гайки означает меньший ресурс и более высокий риск самоослабления при недостаточном преднатяге или при неправильной контровке.
Третье — ответственные соединения, где отказ недопустим: несущие элементы, крепления, влияющие на безопасность, узлы с тяжёлыми последствиями при разрушении. В таких местах экономия пары миллиметров высоты не стоит риска. Если габарит действительно ограничен, лучше менять конструкцию соединения, а не “подбирать гайку потоньше”.
Как компенсировать: использовать как контргайку, удлинённую резьбу, фиксатор
Если низкая гайка нужна по компоновке, ограничение можно компенсировать несколькими способами — и часто их комбинируют.
Самый правильный вариант — использовать низкую гайку именно как контргайку, а основную нагрузку отдавать полноценной гайке. В такой схеме низкая гайка выполняет роль фиксатора, и к ней уже не предъявляют требования как к несущему элементу. Важно, чтобы контровка выполнялась корректно: гайки должны работать парой, а не “вторая просто для вида”.
Если в узле нет места под две гайки, иногда помогает удлинённая резьба на болте/шпильке или изменение длины резьбовой части так, чтобы сохранить достаточное количество рабочих витков в соединении. Это решение требует внимательного подхода: важно, чтобы гайка не работала на “полувитках” и чтобы резьба не заканчивалась в зоне максимальной нагрузки.

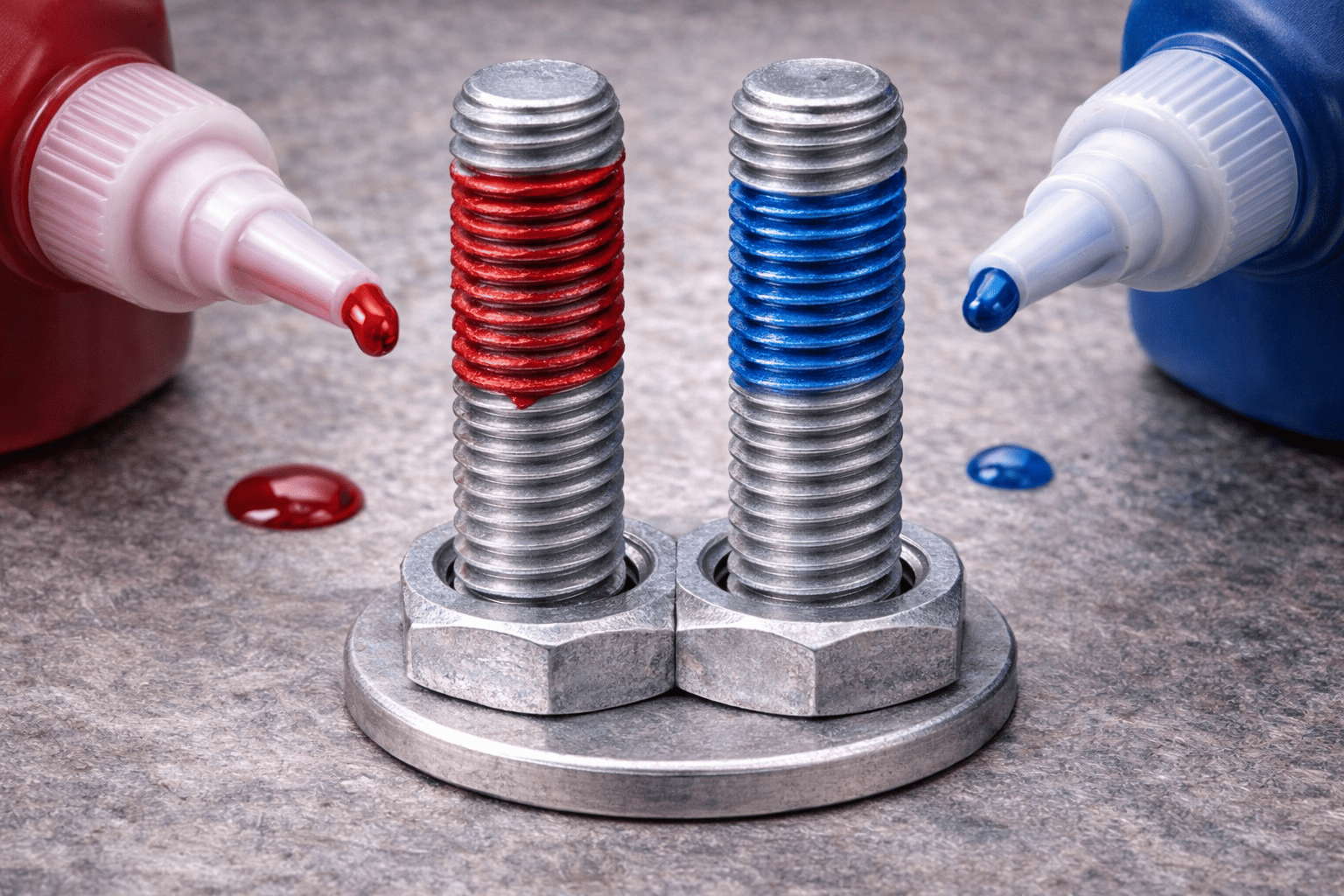

Ещё один инструмент — резьбовые фиксаторы. Они не увеличивают количество витков, но помогают бороться с самооткручиванием в вибрации и уменьшают риск ослабления соединения. Однако фиксатор не превращает низкую гайку в несущую: если вы перегрузили резьбу, фиксатор не спасёт от срыва.
В отдельных случаях применяют другие способы стопорения — шайбы специальных типов, конструктивные элементы фиксации, стопорные детали. Смысл один: не заставлять низкую гайку выполнять работу, для которой ей не хватает зацепления.
Ошибки: замена обычной гайки на низкую “ради экономии места”
Самая частая ошибка — подмена: в проекте или привычной схеме стоит обычная гайка, но на монтаже её заменяют низкой, потому что “не влезает” или “так удобнее”. При этом момент затяжки оставляют прежним, нагрузку не пересматривают, контровку не добавляют. Итог типовой: соединение либо срывает резьбу при затяжке, либо оно сначала держит, а потом быстро ослабевает.
Вторая ошибка — смешение функций. Низкую гайку ставят как единственную в соединении и рассчитывают на неё как на несущую, хотя она изначально выбрана для контровки. Визуально узел “собран”, но по факту запас по прочности резко падает.
Третья ошибка — отсутствие контроля по резьбе и длине зацепления. Гайку выбирают по диаметру, но не проверяют, сколько витков реально работает, не упирается ли болт, не заканчивается ли резьба в неподходящем месте. Особенно это проявляется в сборке на объекте, где много “подгонки”.
Четвёртая — попытка компенсировать всё одним приёмом. Например, поставить фиксатор и считать, что этого достаточно. Но если узел перегружен по резьбовому зацеплению, нужно менять схему: добавлять полноценную гайку для нагрузки, менять длину зацепления или пересматривать конструкцию.
