Если открыть любой каталог крепежа, может показаться, что шпилька — это просто «болт без головки». Отчасти так и есть: резьбовой стержень по всей длине, к которому подбираются гайки и шайбы. Но на практике шпильки DIN 975 решают задачи, с которыми болты справляются хуже или создают лишние сложности при сборке и обслуживании. Особенно это заметно в фланцевых соединениях, узлах с ограниченным доступом и там, где разборка — не редкость, а часть регламента.
Чтобы выбор был осознанным, разберёмся, чем шпилька отличается от болта, когда она действительно выгоднее и какие правила монтажа помогают получить надёжный результат, а не «крепёж на удачу».
Чем шпилька DIN 975 отличается от болта

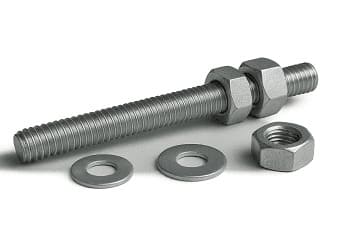

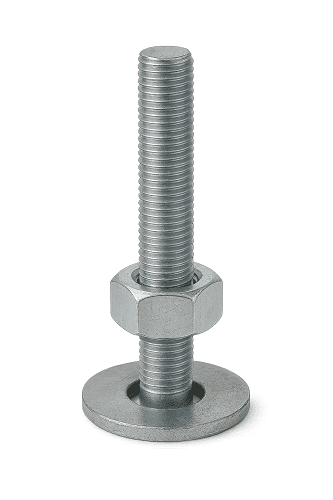

Болт — это стержень с резьбой и головкой. Он затягивается через гайку или непосредственно в резьбовое отверстие детали. Шпилька DIN 975 — это резьбовая шпилька (часто её называют резьбовой штангой), у которой резьба нарезана по всей длине. Она работает в паре с гайками, а при необходимости устанавливается в основание так, чтобы одна часть резьбы была «посажена» внутрь, а другая оставалась снаружи под гайку.
Ключевой нюанс в том, что у шпильки нет головки, а значит, узел можно собирать иначе. В некоторых соединениях шпильки становятся «направляющими»: деталь легче надеть, совместить отверстия, прижать прокладку, выровнять фланец. Это ускоряет сборку и снижает риск перекоса, который часто появляется, когда тяжёлую деталь пытаются одновременно держать и попадать болтом в отверстие.
Когда шпилька предпочтительнее: типовые ситуации
Шпилька начинает выигрывать там, где важны обслуживание и повторяемость результата, а не только «затянуть один раз».
Толстые фланцы и пакеты деталей.
Если соединение состоит из нескольких слоёв — фланец, прокладка, ответная часть — болт приходится подбирать по длине так, чтобы хватило резьбы под гайку и шайбу, но не было лишнего хвоста. Шпилька в этом смысле гибче: длина задаётся заранее, а при необходимости её проще адаптировать под нестандартный узел.
Труднодоступные места.

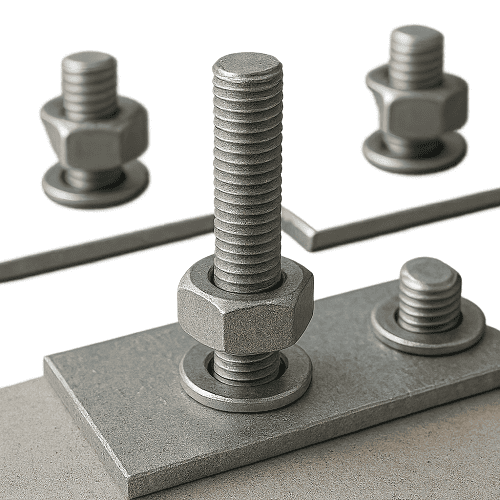

В ограниченном пространстве неудобно подводить болт с головкой, особенно если рядом проходит трубопровод, рама или корпус оборудования. Шпильку можно поставить в основание заранее, а затем спокойно навешивать элементы и затягивать гайки там, где есть доступ ключом.
Частый демонтаж и обслуживание.
Когда узел разбирают регулярно (крышки редукторов, насосы, люки, ревизии), болт, затягиваемый в резьбовое отверстие корпуса, постепенно «съедает» резьбу в дорогой детали. Шпилька берёт этот износ на себя: гайки можно менять хоть каждый сезон, шпильку — по мере необходимости, а резьба в корпусе остаётся живой дольше.
Требование к точному прижиму.
На фланцах с прокладкой важна равномерность. Со шпильками проще получить предсказуемый прижим, потому что узел собирается по одинаковой схеме, а гайки затягиваются последовательно, контролируя посадку.
Почему узлы на шпильках часто удобнее в эксплуатации
Есть эффект, который замечают не сразу. Болт с головкой при разборке и сборке требует «места для манёвра»: где-то нужно держать головку, где-то — подлезать к гайке, а иногда головка упирается в соседние элементы. Шпилька упрощает кинематику работ: вы работаете с гайками, а сам крепёж остаётся на месте.
Кроме того, шпилька позволяет разграничить зоны, где происходит износ. Если соединение затягивается гайками, то резьбовая часть «в корпусе» остаётся менее нагруженной циклически, чем при прямом заворачивании болта в деталь. В реальности это означает меньше сорванных резьб, меньше ремонтных вставок и меньше ситуаций, когда «всё встало из-за одного отверстия».
Правила монтажа шпилек: что важно не упустить
Монтаж шпильки кажется простым, пока не столкнёшься с перекосом, проворотом или прикипанием гайки. Чтобы таких сюрпризов было меньше, полезно держать в голове несколько принципов.
Во-первых, посадочное место должно быть подготовлено. Резьбовое отверстие в основании должно быть чистым: пыль, стружка и остатки старых составов мешают нормальной посадке и дают ложное ощущение «упёрлось — значит затянулось». Если деталь уже работала, стоит убедиться, что витки резьбы не замяты и не вытянуты.
Во-вторых, шпильку не стоит вкручивать за резьбу плоскогубцами. Это портит витки, и потом гайка идёт туго или клинит. Самый простой способ — установка «на две контргайки», когда шпильку закручивают, фиксируя её двумя гайками, затянутыми навстречу друг другу. На производстве применяют и специальные держатели, но принцип один: резьбу не мять.
В-третьих, важна длина зацепления резьбы в основании. Чем мягче материал основания, тем больше требуется «рабочая» длина посадки. В стальных деталях обычно достаточно меньшей длины, в алюминиевых корпусах и в более хрупких материалах принципиально важно обеспечить надёжный зацеп, чтобы резьбу не вырвало при затяжке. Универсальной цифры «на все случаи» здесь нет, но логика простая: шпилька должна опираться на достаточное количество витков резьбы, а не держаться «на честном слове».
Наконец, под гайки и опорные поверхности обязательно подбирают шайбы. Они распределяют давление, помогают избежать продавливания и снижают риск того, что соединение со временем «поплывёт» из-за усадки материала. В ответственных узлах полезно заранее продумать, нужен ли фиксатор резьбы по условиям вибрации, или важнее состав против прикипания, если соединение будет работать во влажной среде и регулярно разбираться.
Шпильки в бетоне и камне: где помогает химический анкер
В строительных задачах шпильки DIN 975 часто используют не только в металлоконструкциях, но и при креплении к бетону и камню. Здесь важно понимать: минеральные основания требуют другой логики, чем резьбовое отверстие в металле.
Для надёжной установки обычно готовят отверстие заданного диаметра и глубины, очищают его от пыли, а затем фиксируют шпильку с помощью химического анкера. Состав заполняет неровности, обеспечивает сцепление и превращает узел «отверстие + шпилька» в устойчивое соединение. Ошибки тут типовые: отверстие не очищено, диаметр «гуляет», шпильку нагружают раньше времени, пока состав не набрал прочность. В результате крепление выглядит правильным, но держит хуже, чем ожидается.
Материалы и покрытия: как выбирать под улицу и сложные условия

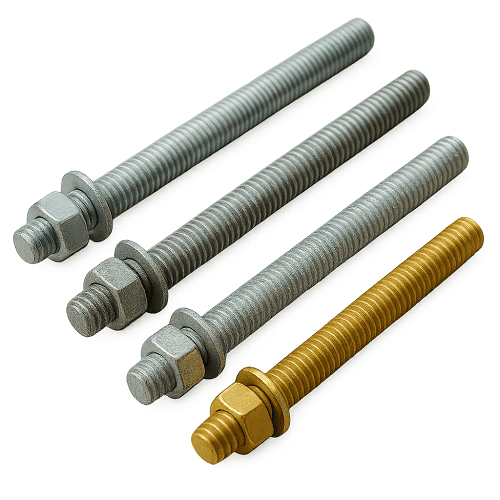

Выбор шпильки — это не только диаметр и длина, но и материал с покрытием. В сухих помещениях часто достаточно стандартного исполнения, однако на улице и во влажных зонах ситуация меняется. Там, где есть вода, конденсат, перепады температуры и реагенты, крепёж без подходящей защиты быстро теряет вид и прочность соединения становится вопросом времени.
Для умеренно влажных условий обычно применяют варианты с защитным покрытием, а для постоянной влаги и агрессивной среды чаще выбирают более стойкие решения, включая нержавеющие исполнения. При этом важно думать не отдельным крепежом, а узлом целиком: если в одном соединении смешаны разные металлы, могут проявляться нежелательные эффекты, которые ускоряют коррозию. Поэтому материал шпильки, гайки и шайбы лучше подбирать согласованно.
Примеры, где переход с болтов на шпильки упрощает жизнь
В машиностроении шпильки часто используют в крышках редукторов, насосов, компрессорных узлах и корпусах оборудования. Там, где обслуживание регламентное, шпилька позволяет снимать крышку без постоянного «насилия» над резьбой в корпусе.
В строительстве шпильки удобны для фланцевых узлов, крепления опорных элементов, монтажных рам и кронштейнов, особенно когда сборка идёт «на весу» и нужно быстро попасть в отверстия. На практике шпилька часто сокращает время монтажа именно за счёт того, что становится направляющей, а не просто крепежом.
Шпилька — не замена болту, а инструмент для «правильных» задач
Шпильки DIN 975 особенно хороши там, где важны доступность монтажа, повторяемость прижима и удобство обслуживания. Они помогают собирать толстые фланцы, работать в труднодоступных местах и сохранять резьбу в корпусах при регулярной разборке. Если соблюдать базовые правила установки, правильно выбирать гайки, шайбы и тип фиксации, соединение получается надёжным и предсказуемым.
Если вы подбираете шпильки под конкретный узел и условия эксплуатации, разумнее сразу смотреть на задачу целиком: основание, среду, нагрузку и будущий демонтаж. В таких случаях ПРОТОРГ помогает подобрать шпильки DIN 975 и сопутствующие элементы так, чтобы крепёж “встал” в узел без лишних компромиссов и не усложнил обслуживание через год.
