Установочный винт — это крепёж без выступающей головки, который фиксирует деталь на валу, оси или в корпусе за счёт упора наконечника.
Что такое установочные винты и почему «наконечник решает»
Его используют для крепления шкивов, втулок, муфт, рукояток, ограничителей хода и множества мелких узлов, где нужно быстро и компактно зафиксировать положение. В быту такие винты часто называют гужонами или grub screw, но суть одна: они не стягивают детали «как болт», а прижимают одну деталь к другой точечным контактом.
Из-за этого у установочного винта есть особенность: одинаковая резьба и размер шестигранника ещё не гарантируют одинаковое поведение в узле. Основную роль играет форма наконечника. Один тип держит мягко и почти не оставляет следов, другой «вцепляется» и хорошо переносит вибрации, третий обеспечивает точное позиционирование, а четвёртый может быстро испортить вал, если применён не по назначению.
DIN 913–916 и обозначения в каталогах: чтобы не запутаться при заказе

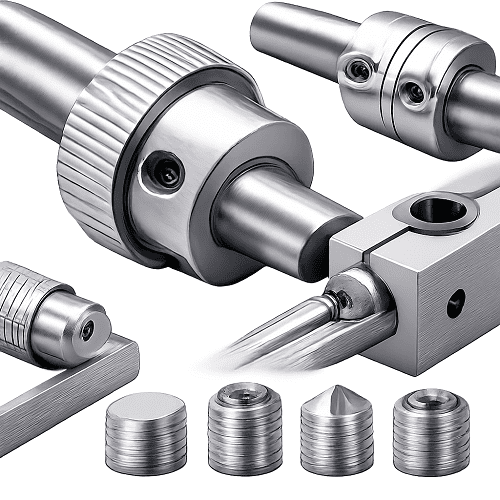

Чаще всего встречаются четыре стандарта: DIN 913, DIN 914, DIN 915 и DIN 916. Они различаются именно наконечником, при этом посадка под внутренний шестигранник и общий принцип применения у них общий. В каталогах и на упаковке вы можете увидеть как привычные обозначения DIN, так и маркировку в формате ISO. Это нормальная практика: стандарты унифицировали и переиздавали, поэтому в поставках иногда фигурируют «пары» обозначений. Важно не столько запомнить цифры, сколько понимать логику: 913 — плоский, 914 — конический, 915 — с цапфой, 916 — чашечный. Если помнить эту связку, вы не ошибётесь, даже когда названия в документах отличаются.

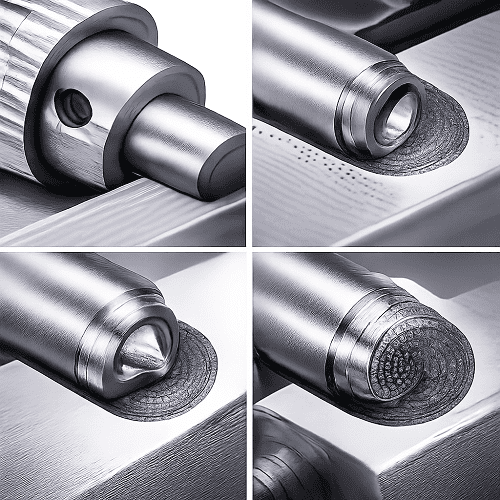

Четыре наконечника — четыре сценария работы
Плоский наконечник DIN 913 можно назвать самым «бережным». Он упирается в поверхность без выраженного внедрения и чаще подходит для регулировочных узлов, временной фиксации и случаев, когда деталь не хочется повреждать. Такой винт удобно использовать, когда нужно периодически ослаблять и подтягивать крепёж, а следы на валу нежелательны. Обратная сторона — удерживающая способность на гладком валу ограничена. Если узел нагружен на крутящий момент или работает под вибрацией, плоский конец может начать проскальзывать.
DIN 914 с коническим наконечником работает иначе. Конус концентрирует усилие в маленькой зоне и способен заметно «врезаться» в материал, поэтому фиксация получается жёсткой. Этот тип выбирают, когда нужно удержать деталь от проворота и допустимо оставлять отметку на валу. Конический наконечник особенно уместен, если заранее предусмотрена лунка или кернение: тогда конус садится в подготовленное место и держит стабильнее, а риск смещения уменьшается. Если же лунки нет, конус может повести себя непредсказуемо: он ищет слабую точку на поверхности и иногда уводит деталь при затяжке.
DIN 915 — винт с цапфой (цилиндрическим «носиком»). Его смысл не в том, чтобы вдавиться в металл, а в том, чтобы попасть в отверстие, канавку или проточку и обеспечить повторяемое положение. Такой наконечник полезен в узлах, где важна точная ориентация детали и последующая разборка без «пересборки на глаз». С цапфой удобно фиксировать ступицу или втулку по месту, не оставляя агрессивных задиров на валу. Но здесь есть условие: посадочное место должно быть предусмотрено конструктивно. Если отверстия или проточки нет, цапфа не даст преимуществ, а иногда даже помешает нормальному прижиму.
Чашечный наконечник DIN 916 — один из самых популярных для рабочих механизмов. Его кромка словно «вгрызается» в поверхность и хорошо сопротивляется провороту, поэтому такой винт часто выбирают для узлов под вибрацией. При этом чашка оставляет следы на валу практически неизбежно, а на мягких материалах может снять стружку и создать задир. Если вам важна максимальная удерживающая способность без увеличения габаритов, чашечный наконечник обычно даёт лучший результат, но требует аккуратного отношения к поверхности.
Как выбрать наконечник под задачу: логика без лишней теории
Если нужно зафиксировать положение деликатно, чтобы не испортить поверхность, чаще начинают с DIN 913. Он подходит для регулировок, выставления упоров и монтажа деталей, которые потом будут сниматься. Но в узлах с моментом и вибрацией он может оказаться слишком «мягким», поэтому при проскальзывании переходят на более цепкие варианты.
Когда нужна жёсткая фиксация и допустимы следы, разумно смотреть в сторону DIN 916 или DIN 914. Чашечный наконечник обычно лучше держит на реальном валу, особенно если поверхность не идеально подготовлена. Конический вариант хорошо работает, когда под него сделана лунка или есть место, где конус может уверенно «сесть» и не сдвигать деталь при затяжке.
Если главная задача — повторяемое позиционирование, а не продавливание металла, то DIN 915 с цапфой часто вне конкуренции. Он фиксирует положение через геометрию, а не через «вкус», и это удобно в сервисных узлах, где детали снимают и возвращают обратно без повторной разметки.
Подготовка посадочного места: почему без неё «не держит»
Многие проблемы с установочными винтами появляются не из-за качества крепежа, а из-за неподготовленной поверхности. На гладком цилиндрическом валу любой наконечник, кроме самых агрессивных, может постепенно «ползти» под нагрузкой. Поэтому в ответственной сборке заранее готовят место контакта.
Для плоского наконечника полезна небольшая площадка — так винт упирается не в округлость, а в опору с более предсказуемым контактом. Для конического наконечника логично сделать лунку или кернение, иначе конус будет давить в случайной точке и может сдвигать деталь. Цапфа требует отверстия, проточки или канавки, иначе она не выполняет свою функцию. Чашечный наконечник часто держит и без подготовки, но если вал мягкий, лучше предусмотреть место, где он будет «кусать» контролируемо, а не разбрасывать задиры по поверхности.
Есть и ситуации, когда следов на валу быть не должно вообще. Тогда установочный винт — не лучший вариант, как бы удобно он ни выглядел. В таких узлах чаще применяют хомутовые зажимы, шпонки, шлицевые соединения или другие решения, которые фиксируют деталь без локального продавливания.
Материал винта и выбор для условий эксплуатации
Установочные винты часто выбирают не только по резьбе и длине, но и по материалу. Для большинства механических узлов берут стальные варианты: они выдерживают высокие нагрузки и предсказуемо работают при затяжке. Влажная среда и улица подталкивают к нержавеющим исполнениями, однако у нержавейки есть нюансы — например, повышенная склонность к заеданию резьбы при сухой сборке и более осторожный подход к моменту затяжки. Поэтому материал стоит подбирать исходя из условий эксплуатации, а не по принципу «лучше потому что нержавейка».
Монтаж без ошибок: как не сорвать шестигранник и не убить резьбу

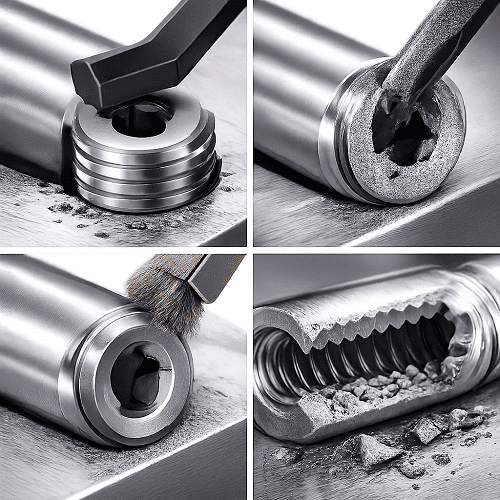

В установочных винтах слабое место часто не наконечник, а гнездо под внутренний шестигранник. Если ключ изношен или вставлен не до конца, грань быстро «слизывается», и дальше винт становится сложно выкрутить. Перед затяжкой имеет смысл очистить гнездо от грязи и убедиться, что ключ сидит плотно. Второй риск — перетяжка. Она не компенсирует неправильный наконечник и не заменяет подготовку посадки, зато легко приводит к срыву резьбы в корпусе или к глубоким повреждениям вала.
Если узел работает под вибрацией, полезно заранее подумать о том, как исключить самоослабление. Иногда достаточно правильного наконечника и адекватного усилия, а иногда требуется дополнительная фиксация резьбы. Главное — не превращать затяжку в борьбу «кто сильнее»: установочный винт должен работать конструктивно, а не держаться исключительно за счёт грубой силы.
Практический итог: какой вариант выбрать в большинстве случаев
DIN 913 удобен там, где важна бережная фиксация и регулярные регулировки. DIN 914 выбирают, когда нужна жёсткая посадка и есть возможность подготовить лунку под конус. DIN 915 подходит для точного позиционирования при наличии проточки или отверстия. DIN 916 часто берут для рабочих механизмов с вибрацией, где требуется максимальная устойчивость к провороту, и следы на валу допустимы.
В ПРОТОРГ обычно ориентируются именно на задачу узла: что важнее — удержание, повторяемость или сохранность поверхности. Такой подход экономит время на сборке и избавляет от ситуации, когда крепёж «вроде правильный», но в эксплуатации начинает подводить.
