Винт DIN 912 (внутр. шестигранник): как выбрать под задачу

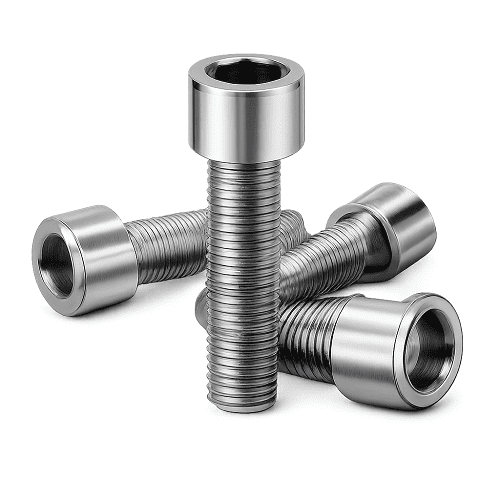

Что представляет собой DIN 912 и почему его выбирают

Его ценят за сочетание компактной головки, высокой несущей способности и удобства монтажа в местах, где обычной отвёрткой или ключом развернуться сложно. Такой винт часто встречается в машиностроении, на производственном оборудовании, в металлоконструкциях, а также в узлах, которые регулярно обслуживают и разбирают.

При подборе важно понимать простую вещь: «DIN 912» в обиходе — это привычное название формата, а в документации и каталогах могут встречаться эквивалентные обозначения стандарта. На практике это означает, что внешне и по назначению вы ищете один и тот же тип винта: цилиндрическая головка плюс внутренний шестигранник.

Где DIN 912 уместен, а где лучше выбрать альтернативу

DIN 912 хорошо подходит для ответственных соединений, где требуется надёжная стяжка деталей и стабильная затяжка. Он выигрывает в местах с ограниченным доступом, потому что инструмент работает «по оси» винта, а не требует размаха вокруг головки. Ещё один частый сценарий — сборка узлов, которые испытывают вибрации: при правильном подборе класса прочности и фиксации резьбы соединение получается предсказуемым.

Но бывают ситуации, когда такой винт не лучший выбор. Например, в тонком листе без усиления (втулка, гайка, резьбовая заклёпка) винт не раскроет своих преимуществ: резьбы мало, лист легко деформируется. В мягких материалах без шайбы или увеличенной опорной площади головка может продавить поверхность, из-за чего соединение быстро «просядет». А если важна защита от несанкционированного демонтажа, внутренний шестигранник тоже не идеален — лучше смотреть в сторону антивандальных решений.

Резьба, длина и глубина захода: база правильного подбора

Выбор начинается с резьбы. Номинальный диаметр и шаг должны совпадать с ответной деталью: если в узле уже нарезана резьба под определённый шаг, «похожий» винт с другим шагом либо не пойдёт, либо испортит резьбовую пару. Если вы подбираете крепёж для новой конструкции, заранее определите, будет ли использоваться стандартный (крупный) шаг или мелкий — он уместен, когда нужна более точная регулировка или есть ограничения по толщине стенки.

Длина винта — второй критичный параметр. Чаще всего ошибаются именно здесь: берут «с запасом», а винт упирается в дно глухого отверстия, из-за чего кажется, что соединение затянуто, хотя детали не прижаты как следует. Обратная крайность — слишком короткий винт. Он держится на нескольких витках, резьба перегружается, и при вибрациях или ударных нагрузках соединение быстро теряет надёжность.

Если говорить просто, длина должна обеспечивать достаточную глубину захода резьбы в несущей детали. Для стали допустимо ориентироваться на заход порядка одного диаметра винта и больше; для алюминия и других более мягких материалов обычно закладывают больший запас, чтобы снизить риск вырыва резьбы. В реальном подборе удобнее идти от «пакета» деталей: сложить толщины соединяемых элементов, добавить шайбу (если она нужна) и убедиться, что после этого остаётся разумная рабочая длина резьбы в ответной детали.

Полная и неполная резьба: что это меняет на практике

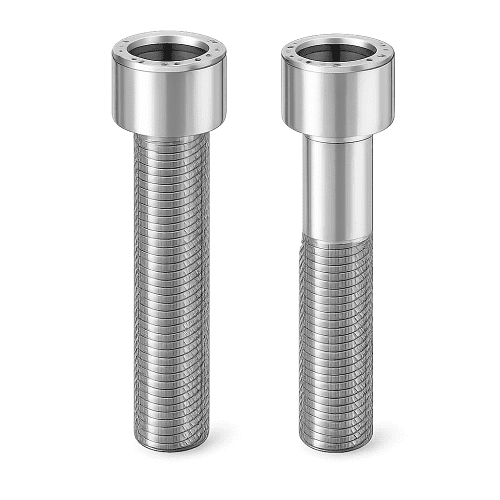

В каталогах DIN 912 может встречаться исполнение с полной резьбой или с неполной (когда часть стержня под головкой без резьбы). Это не «лучше/хуже», а инструмент под задачу. Неполная резьба удобна там, где важна работа соединения на срез или требуется более точная посадка деталей, ведь гладкий участок стержня может служить своеобразным направляющим. Полная резьба, наоборот, полезна при небольших длинах и там, где требуется максимальная гибкость по глубине ввинчивания — например, при креплении тонких деталей через гайку.

Главное — не попадать в ловушку: если вы ожидаете, что резьба будет по всей длине, а берёте винт с гладкой частью, может не хватить рабочей резьбы в гайке или в детали. Поэтому при заказе всегда проверяйте, что именно вы выбираете, особенно на популярных размерах.

Класс прочности: как не переплатить и не ошибиться

DIN 912 нередко применяют в нагруженных соединениях, поэтому класс прочности здесь имеет большое значение. Для стандартных задач в металлоконструкциях и большинстве сборочных узлов часто достаточно крепежа класса 8.8. Когда нагрузки выше, соединение критично по надёжности или есть серьёзная вибрация, обычно переходят на 10.9. Класс 12.9 используют там, где действительно требуется максимум по прочности, но с ним важно соблюдать культуру монтажа: такой винт хуже «прощает» ошибки, а неверный момент затяжки или неподходящая ответная резьба приводят к поломкам быстрее.

Полезное правило: повышать класс прочности стоит не «на всякий случай», а когда понятна причина. Если проблема в том, что резьба срывается в корпусе из алюминия, переход с 8.8 на 12.9 не спасёт — вы просто начнёте срывать резьбу ещё стабильнее. В этом случае эффективнее увеличить глубину резьбы, применить вставку, втулку или изменить конструкцию узла.

Материал винта: углеродистая сталь, A2 и A4

Если среда сухая и нет требований к коррозионной стойкости, углеродистая сталь с защитным покрытием — практичный вариант. Он широко доступен, понятен по поведению и хорошо держит нагрузку при корректной затяжке.

Когда крепёж работает во влажных условиях, на улице или в среде, где возможна коррозия, часто выбирают нержавеющие варианты. Наиболее распространённые обозначения — A2 и A4. A2 обычно берут как универсальную нержавейку для большинства бытовых и промышленных задач без агрессивной химии. A4 применяют там, где условия тяжелее: повышенная влажность, риск контакта с солями и в целом более «жёсткая» среда эксплуатации. При этом важно помнить, что нержавейка — не синоним максимальной прочности. В зависимости от класса прочности нержавеющих винтов конкретная стальная версия 10.9 или 12.9 может быть заметно прочнее. Поэтому материал выбирают не по принципу «нержавейка лучше всегда», а по совокупности требований: нагрузка плюс среда.

Есть ещё один нюанс: нержавеющие резьбовые пары иногда склонны к «заеданию» при затяжке, особенно если соединение сухое и затягивается резко. В таких случаях помогает аккуратная сборка, чистая резьба и разумный момент затяжки.

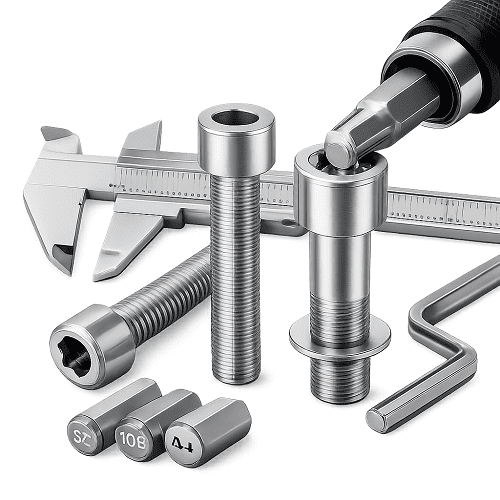

Шестигранник и инструмент: как не «слизать» гнездо

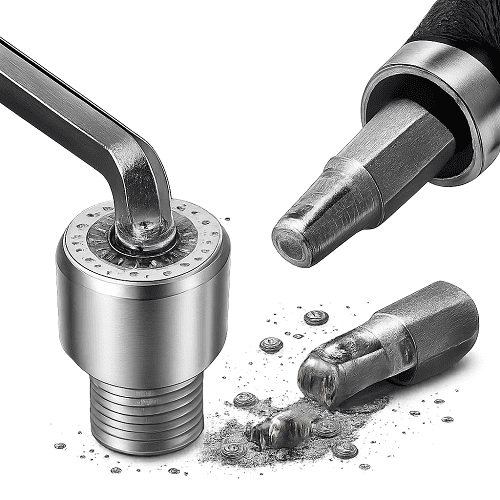

Самая неприятная поломка при монтаже DIN 912 — это сорванный внутренний шестигранник. Винт ещё не затянут, а инструмент уже проворачивается, и дальше начинается «спасательная операция» с высверливанием. Чаще всего причина банальна: изношенный ключ или бита, неправильный размер, неполная посадка инструмента в гнездо или загрязнение (стружка, краска, грязь).

Правильная привычка выглядит так: перед затяжкой убедиться, что ключ входит до конца, гнездо чистое, а сам инструмент не «закруглён». Если вы работаете серийно или с повышенными моментами, качество бит и ключей становится не мелочью, а фактором надёжности. При установке под углом и в стеснённых условиях риск срыва возрастает — лучше потратить минуту на удобный доступ, чем потом терять час на демонтаж повреждённого крепежа.

Момент затяжки и шайбы: маленькие детали, которые решают

Перетяжка — вторая типовая ошибка после «слизанного» шестигранника. Когда винт тянут «до упора» без понимания усилия, последствия могут быть разными: обрыв винта, вытяжка резьбы, деформация прижимаемой детали, продавливание мягкой поверхности. Парадокс в том, что перетянутое соединение часто служит хуже: детали «усаживаются», натяг падает, и через некоторое время крепёж начинает люфтить.

Шайбы помогают сделать соединение более стабильным. Они распределяют давление под головкой, защищают поверхность детали и снижают риск продавливания. Ошибка «неверная шайба» обычно проявляется так: шайба слишком тонкая или мягкая и выгибается, опорная площадь оказывается недостаточной, а на покрытых деталях шайба повреждает защитный слой. В нагруженных соединениях особенно важно, чтобы шайба соответствовала условиям и не становилась слабым звеном.

Если узел работает в вибрации, полезно продумать фиксацию резьбы. Это может быть контргайка, гровер, анаэробный фиксатор или конструктивное решение, которое исключает самораскручивание. Но выбирать способ нужно под задачу: где-то достаточно правильного момента, а где-то без фиксации соединение регулярно будет ослабевать.

Частые проблемы при монтаже и как их избежать

Когда шестигранник «слизывается», в большинстве случаев виноваты инструмент и техника: неправильная бита, неполная посадка, перекос. Решение — подходящий размер ключа, чистое гнездо и уверенный, но контролируемый момент. При перетяжке помогает простое правило: ориентируйтесь на задачу и материал, а если соединение критичное — используйте контролируемый инструмент и понятный регламент затяжки.

Если срывается резьба в детали, проблема обычно не в винте, а в слабом основании: малая глубина резьбы, слишком мягкий материал, изношенная резьба или неправильное отверстие. В таких ситуациях логичнее усилить резьбовую часть, чем бесконечно «усиливать» сам винт. А когда соединение «не дотягивается», стоит проверить, не упирается ли винт в дно отверстия или не мешает ли слишком толстая шайба.

Короткий вывод: как выбрать DIN 912 без лишних ошибок

Хороший подбор DIN 912 строится на трёх опорах: корректные геометрические параметры (резьба и длина), разумный выбор прочности и подходящий материал под среду. Дальше всё решают аккуратная сборка и инструмент: чистое гнездо, точный шестигранник, адекватный момент затяжки и, при необходимости, правильно подобранная шайба.
